面阵光度成像系统

应用领域

检测流程

检测原理

利用光度立体技术，通过阴影恢复表面的相对高度特征，获取表面的2.5D特征以及多种面型特征

使用一个相机和几个发光强度相同的光源，保持相机和拍摄物体静止，通过改变光源方向，同时拍摄不同光源照射条件下的一组图像

通过图像预处理技术，进一步增强表面特征，并推导出物体表面的深度信息

预处理效果（例）

可通过不同的预处理图，分别获取产品表面的划痕、脏污、异物、凹凸等信息

面阵光度成像系统特点

面阵光度成像系统组成方案及单元

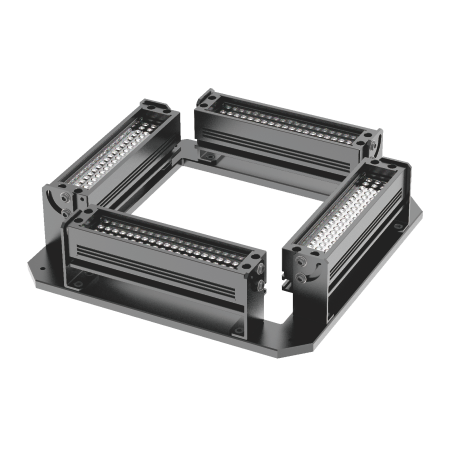

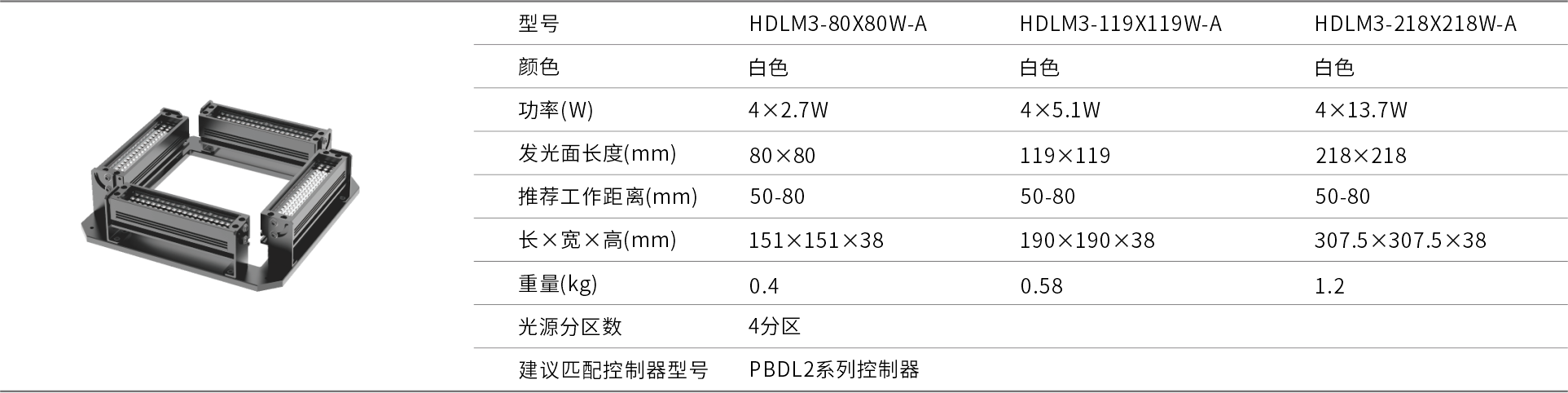

条形组合光源

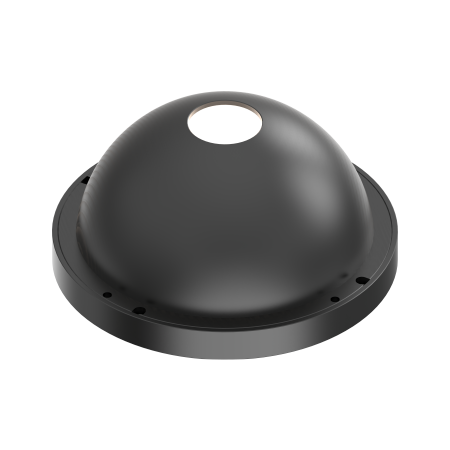

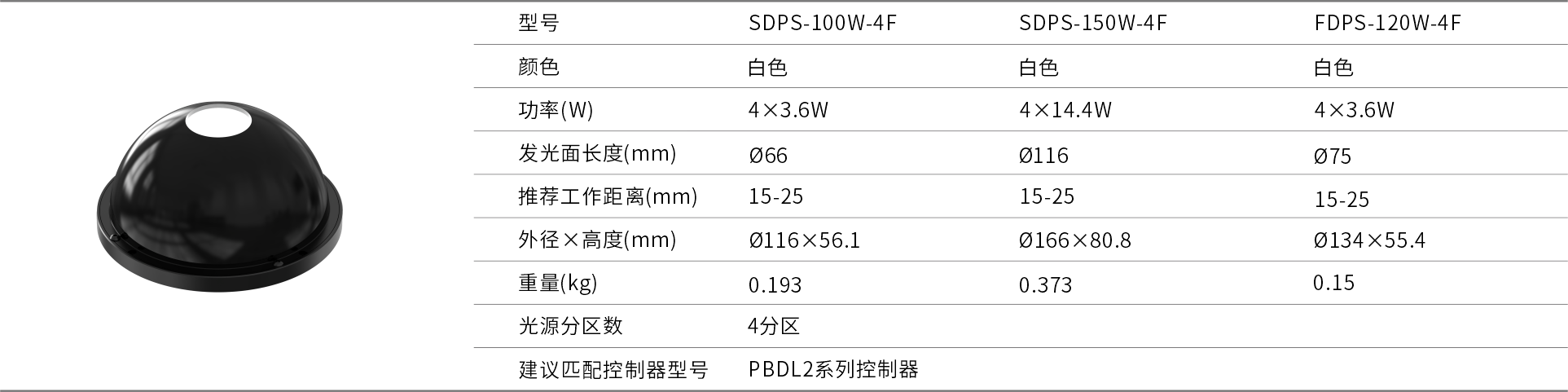

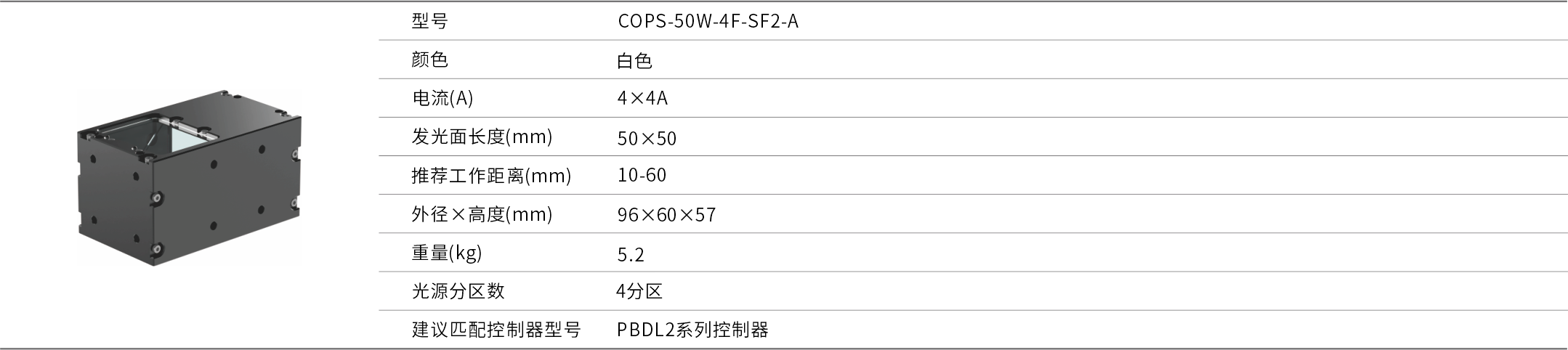

光度圆顶光源

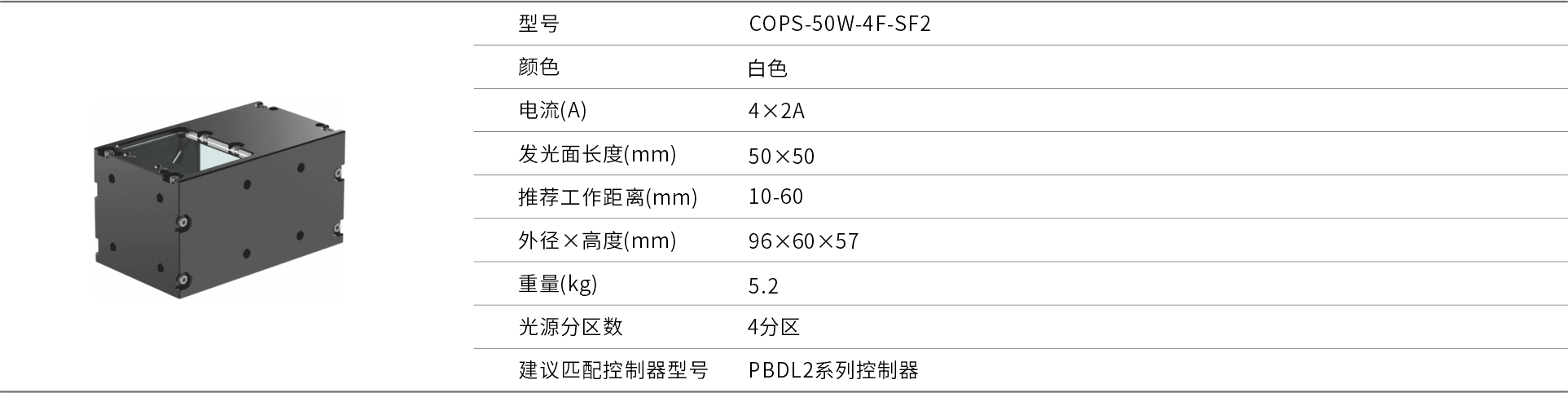

光度平顶光源

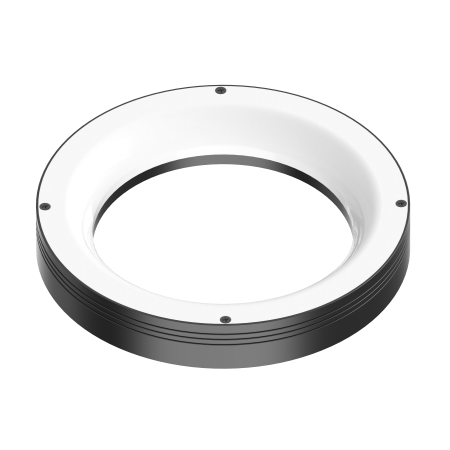

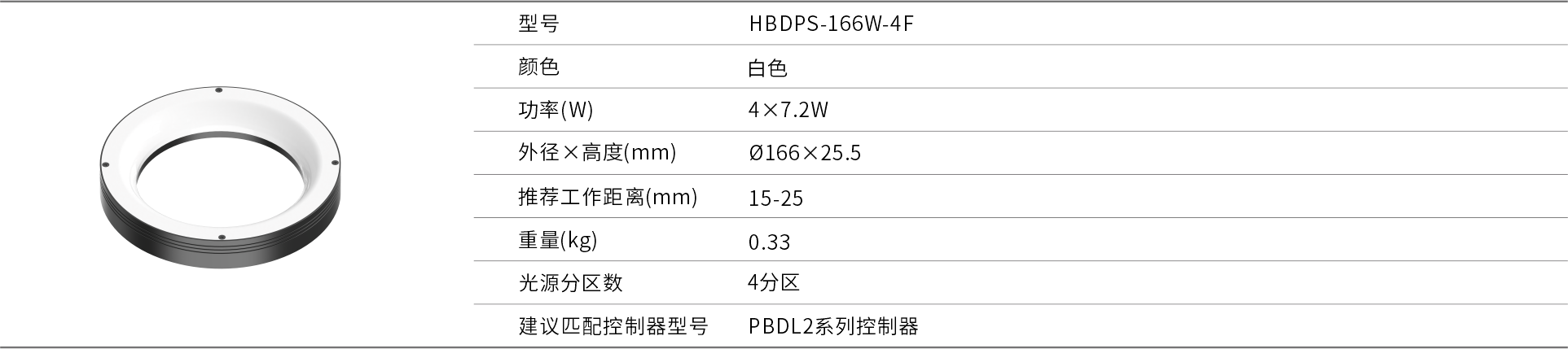

光度环形无影光源

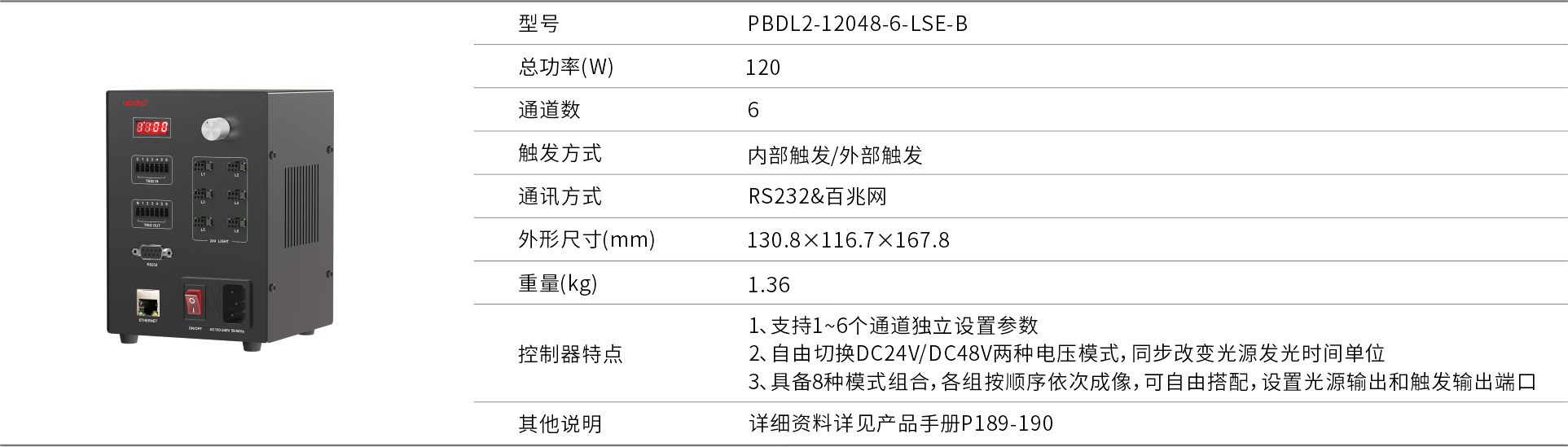

逻辑数字控制器

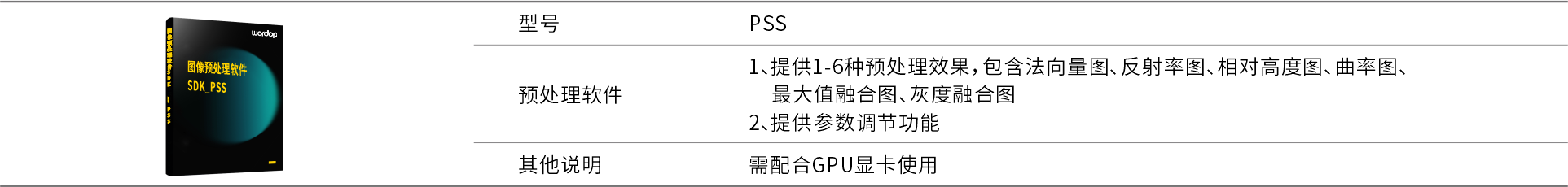

图像预处理器

相机镜头
