案例速递|汽车齿轮螺纹有无检测

检测背景：

在汽车传动系统里，齿轮是核心部件，通过螺纹与轴和其他齿轮紧固，保障动力平稳传输，是汽车正常行驶的关键。若设计有螺纹的齿轮无螺纹，会无法与部件正确装配，导致传动系统无法搭建，汽车动力传输中断，无法行驶。

检测需求：

检测对象：汽车齿轮

检测类型：检测有无螺纹

检测视野：300mm*200mm

像素精度：0.122mm/pixel

检测方案：

相机：500W面阵相机

镜头：12mm焦距FA镜头

光源：低角度环形无影光源 FLR系列

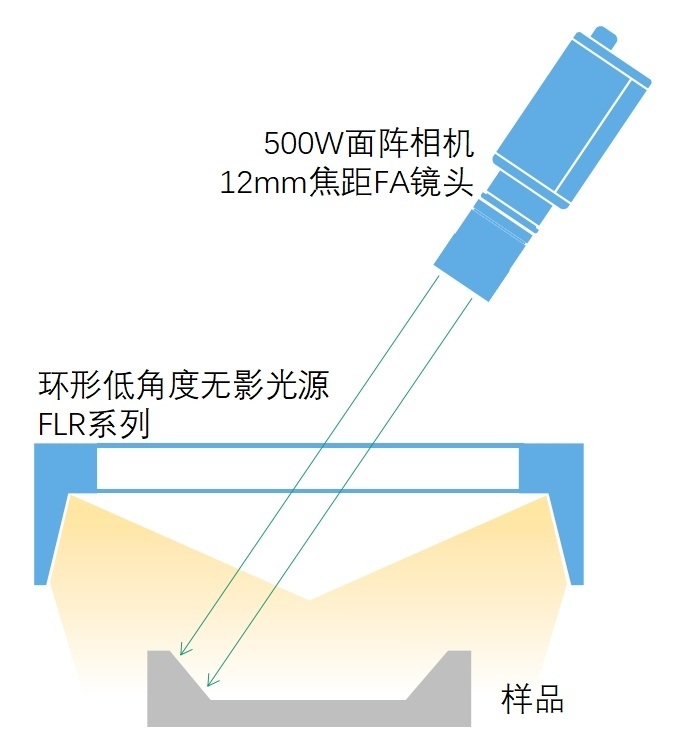

成像示意图：

方案说明：

齿轮内圈的螺纹，采用正常垂直成像无法实现检测。需要将相机倾斜，才能观察到齿轮内壁螺纹的存在情况。

在光源选择上，为了清晰呈现螺纹细节，保证照明良好且均匀，有效避免阴影和反光对成像效果的干扰，环形低角度无影光源成为最佳之选。环形设计与低角度照射方式，能够为齿轮内圈螺纹提供均匀且无阴影的照明。

成像效果图：

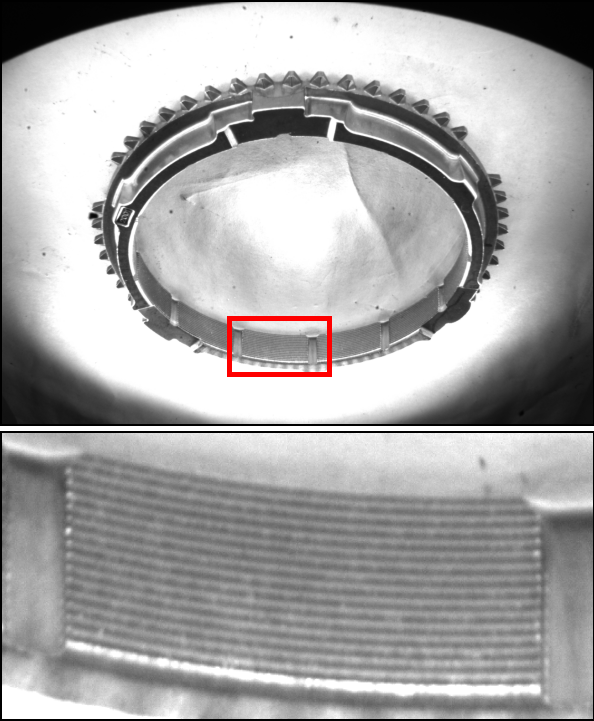

有螺纹

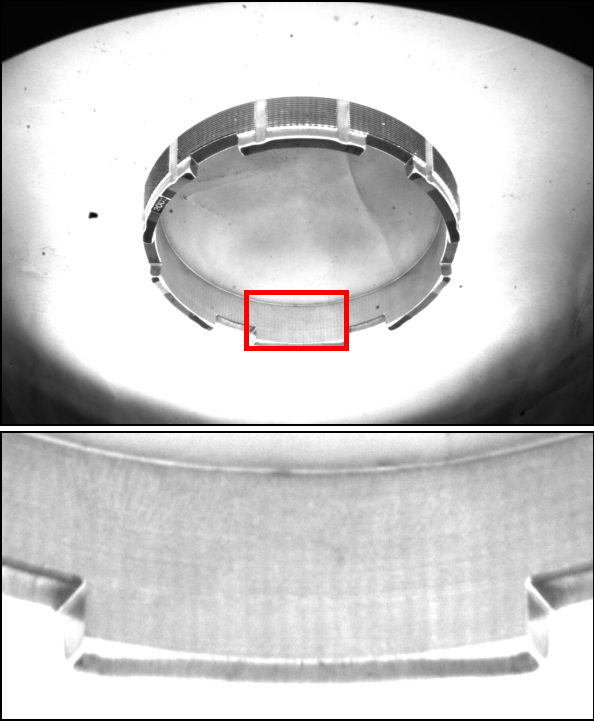

无螺纹

项目拓展：

东莞市沃德普自动化科技有限公司现发展为机器视觉光源行业前列，以机器视觉光源、光源控制器、成像系统为核心产品，为客户提供专业的机器视觉成像方案，满足不同行业和不同应用场景的需求。

产品介绍：

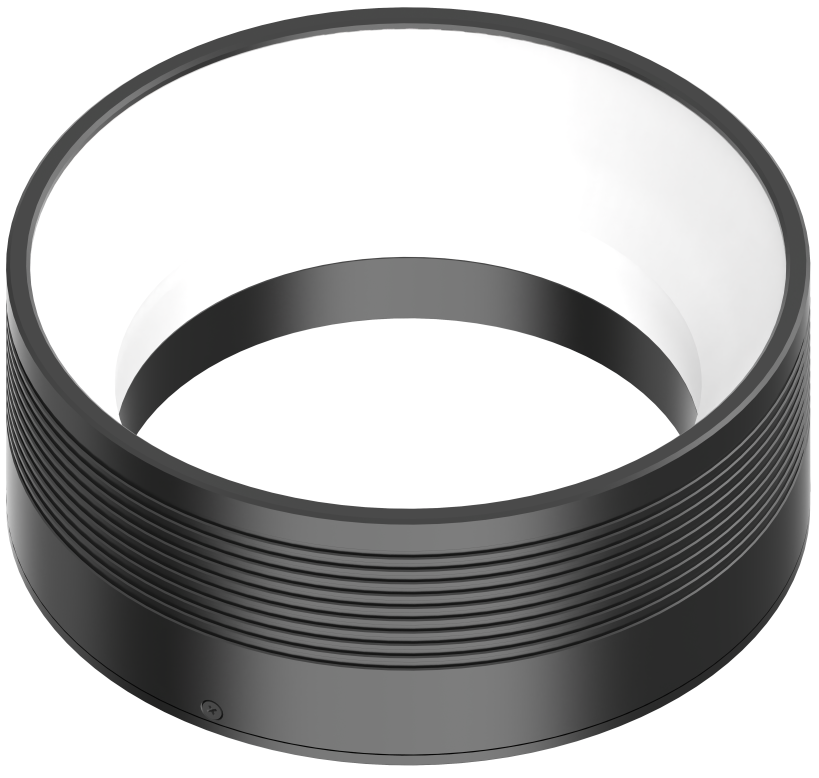

环形低角度无影光源 FLR系列

低角度高均匀照明，可有效减少阴影的产生，确保检测目标各个部位都能得到充分且均匀的照明。

应用领域：

工件表面缺陷检测

塑胶表面OCR识别

电容字符识别
