案例速递|电容字符检测

检测背景：

电容字符通常尺寸微小，印刷可能出现模糊、偏移或残缺。电容字符包含关键参数，错误字符可能导致电路设计失效。

机器视觉检测电容字符不仅是提升生产效率的技术手段，更是保障电子产品质量、降低企业风险的核心环节。

检测需求：

检测对象：电容

检测类型：电容字符检测

检测视野：10mm长边

像素精度：0.013mm/pixel

检测方案：

相机：40W彩色相机

镜头：远心镜头

光源：底部背光源 FQ2系列+低角度环形光源 LAR3系列

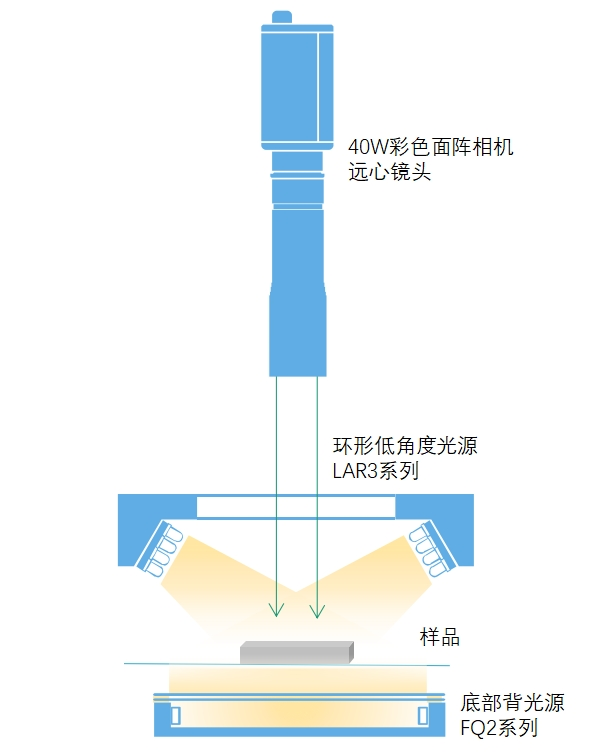

成像示意图：

方案说明：

低角度环形光源从侧面以较低的角度照射电容，突出字符与电容表面之间的细微高度差和纹理差异，即使字符较小，也能通过这种差异使其更加明显。
底部背光源则从电容的背面照射，进一步增强字符与背景的区分度，辅助环形光源更好地凸显字符特征。

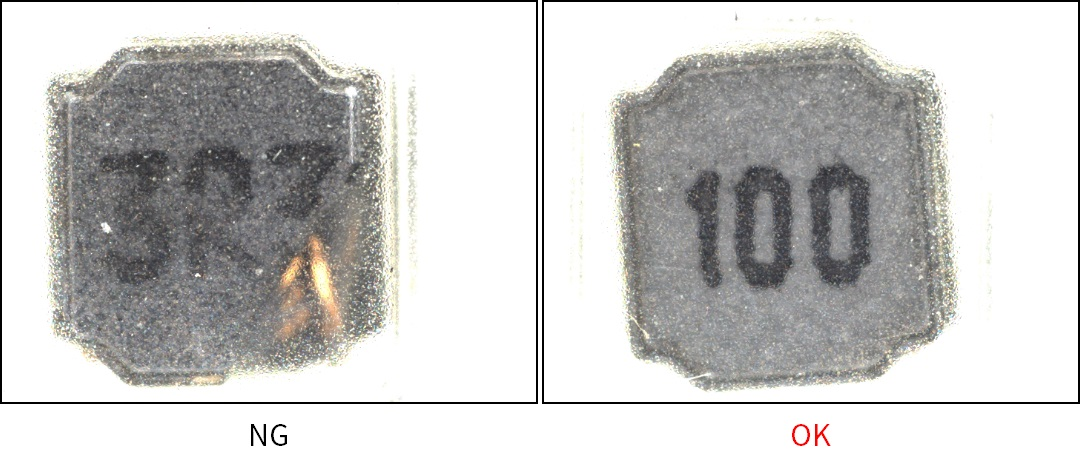

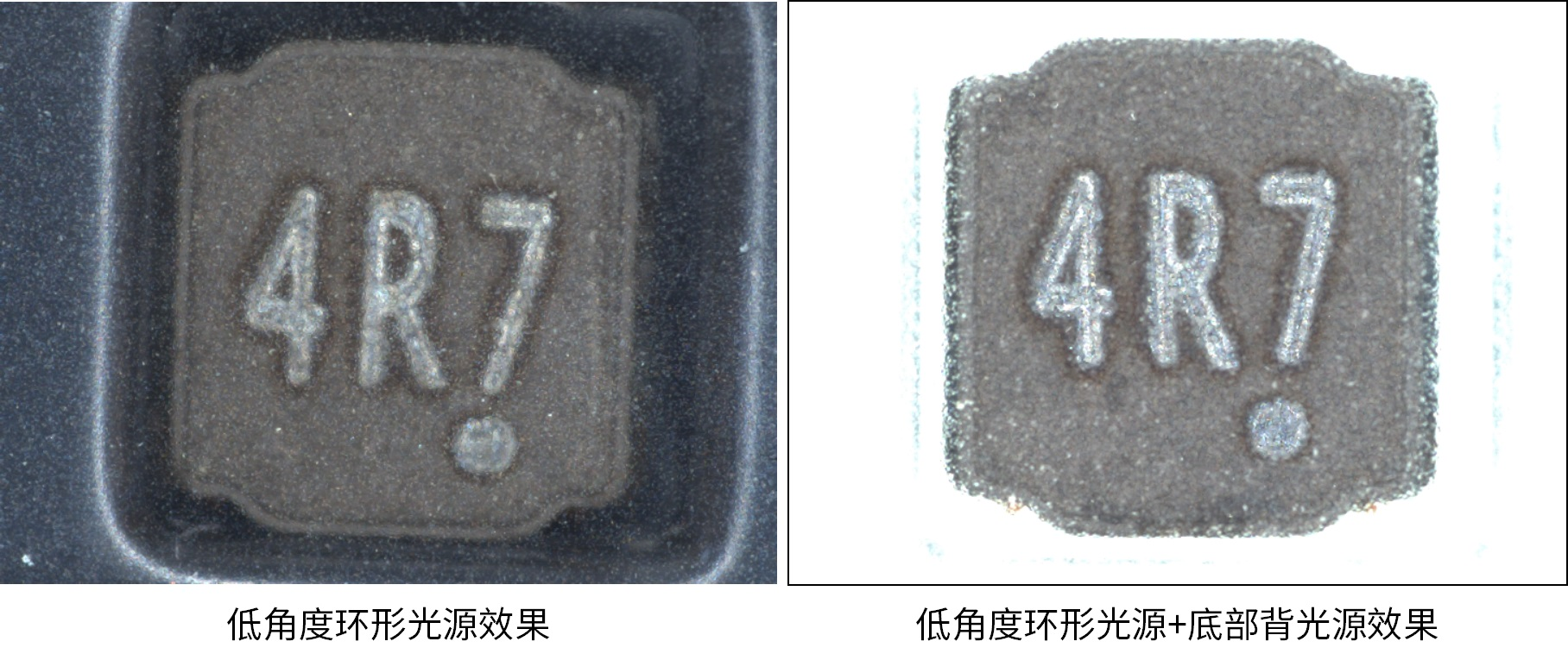

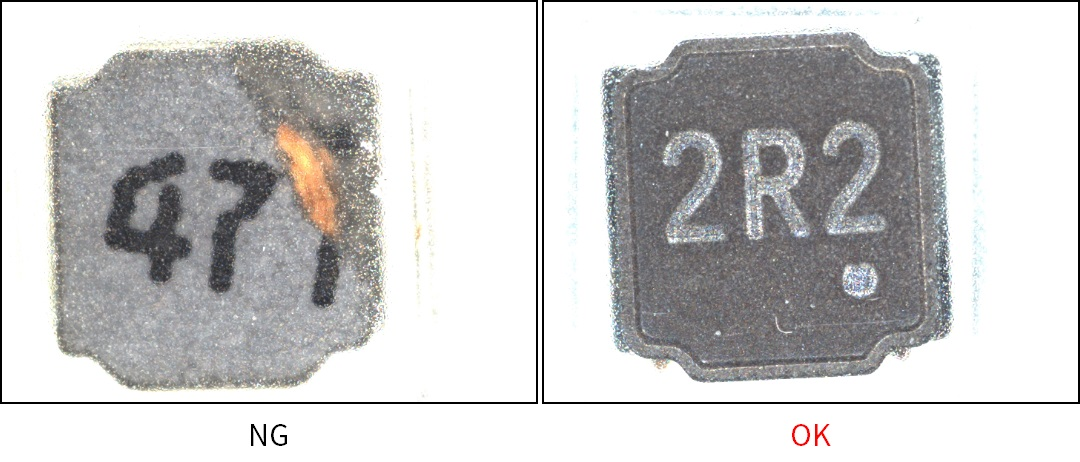

成像效果图：

产品介绍：

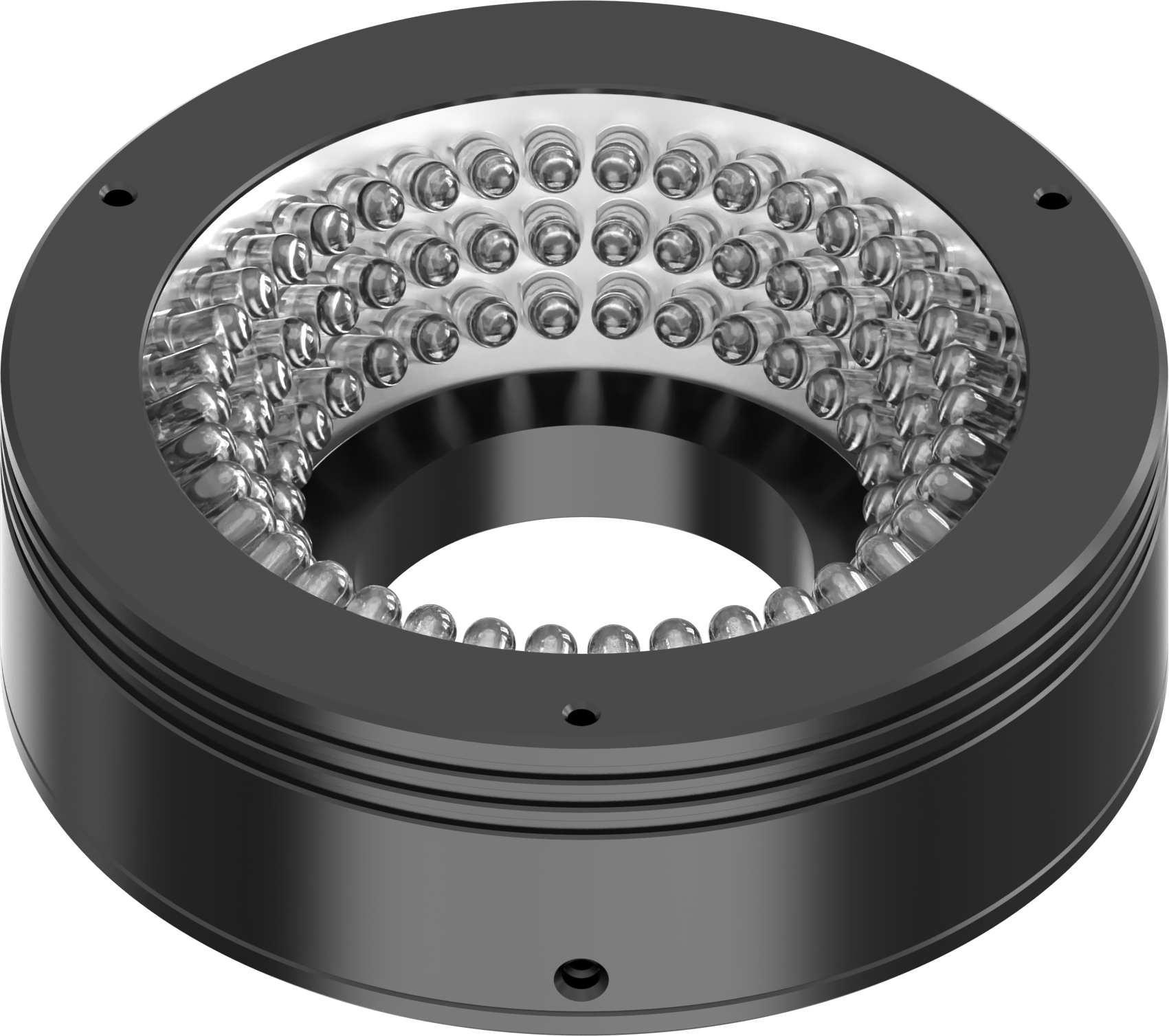

低角度环形光源 LAR3系列

光线与水平面的夹角有 0°至 30°可选，光源大小可定制以满足不同检测需求，常用于强调物体表面特征和缺陷。

应用领域：

金属表面外观缺陷检测

五金件边缘定位

PCB定位检测等

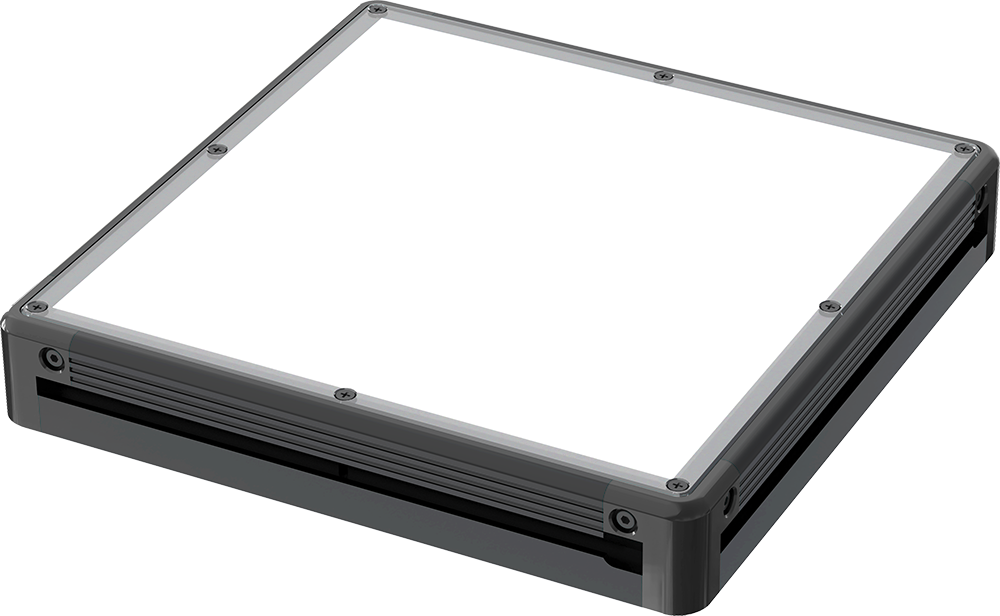

底部背光源 FQ2系列

高亮度、多规格大幅面平面照明

应用领域：

物体尺寸测量

产品定位及有无检测

可透射物体表面检测
