案例速递|电机转向器外观检测
检测背景：

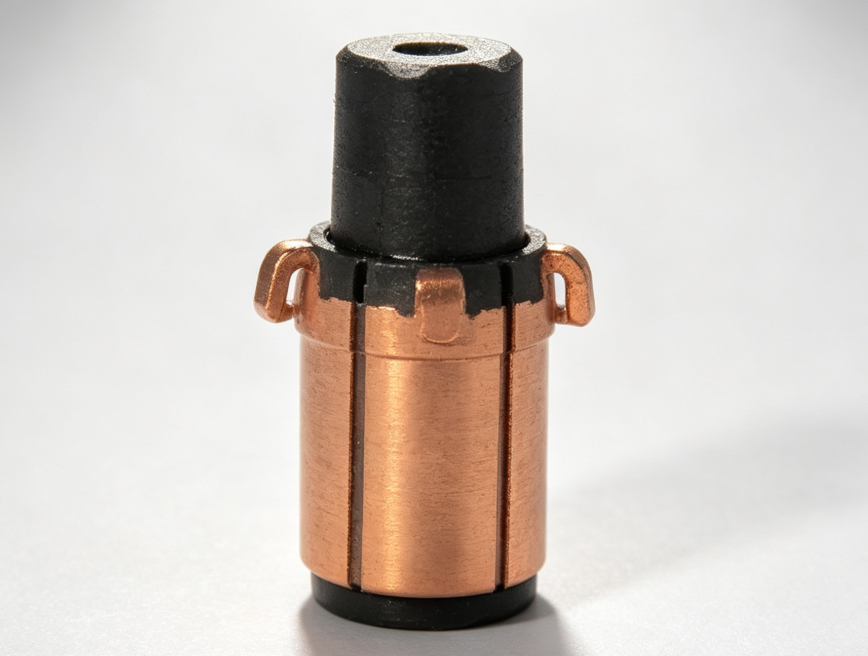

电机转向器是微型电机中的关键导电部件，其环形端面的完整性直接影响电机的换向性能与使用寿命。
图片由AI生成↑
加工和装配过程中，转向器端面易产生缺口类缺陷，这类缺陷尺寸小、深度浅，常规2D成像下与表面纹理混杂，难以稳定识别。
检测需求：
检测对象：电机转向器
检测类型：外观检测（缺口）
像素精度：0.01mm/pixel
检测方案：
相机：面阵相机
镜头：远心镜头
光源：光度环形无影光源
方案说明：
本方案采用面阵光度成像系统：环形光度光源内部分为4个独立照明分区，无需运动机构，一次拍摄即可获取6张预处理效果图——法向量、反射率、彩色融合、最大融合、相对高度、灰度融合，从不同维度呈现表面凹凸与棱边特征。

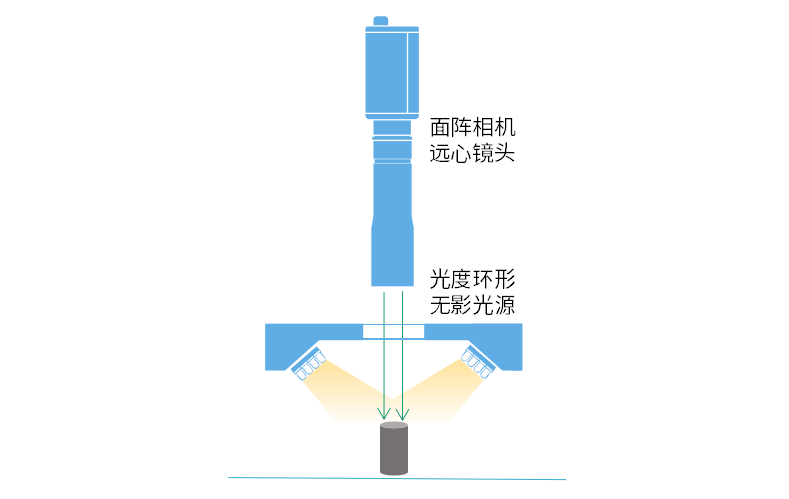

（成像示意图）
其中，法向量图对表面朝向的变化极为敏感：平整端面呈现均匀底色，而缺口处侧壁倾斜、法线方向突变，与周围区域形成鲜明对比，使微小缺口无所遁形。

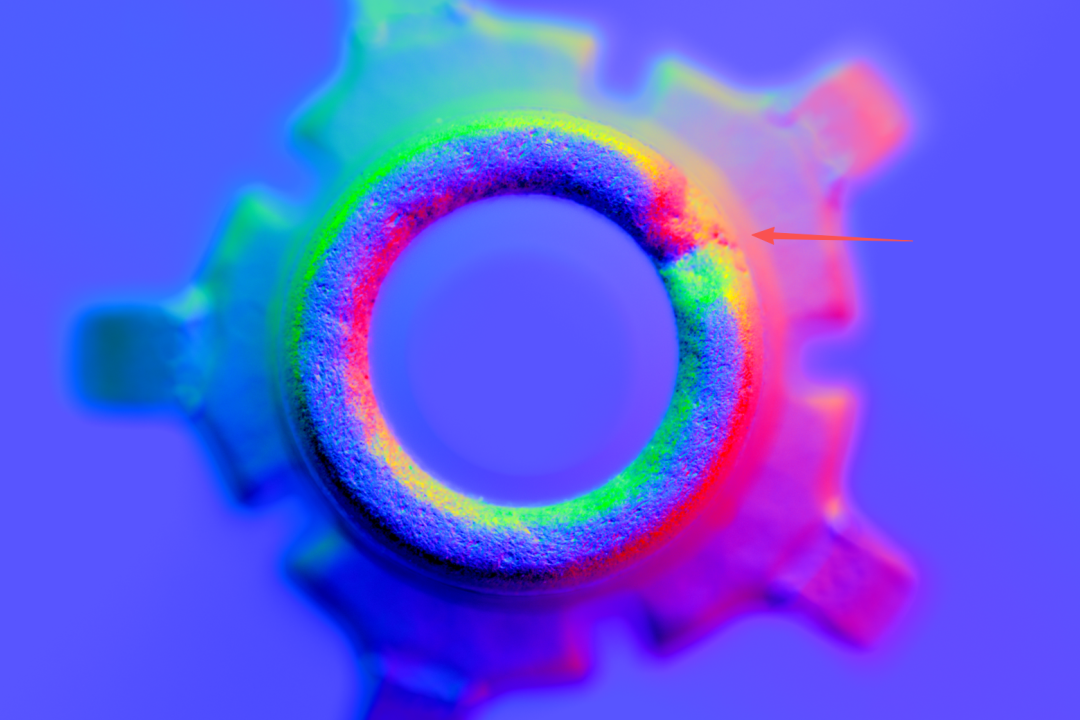

法向量图 缺口↑

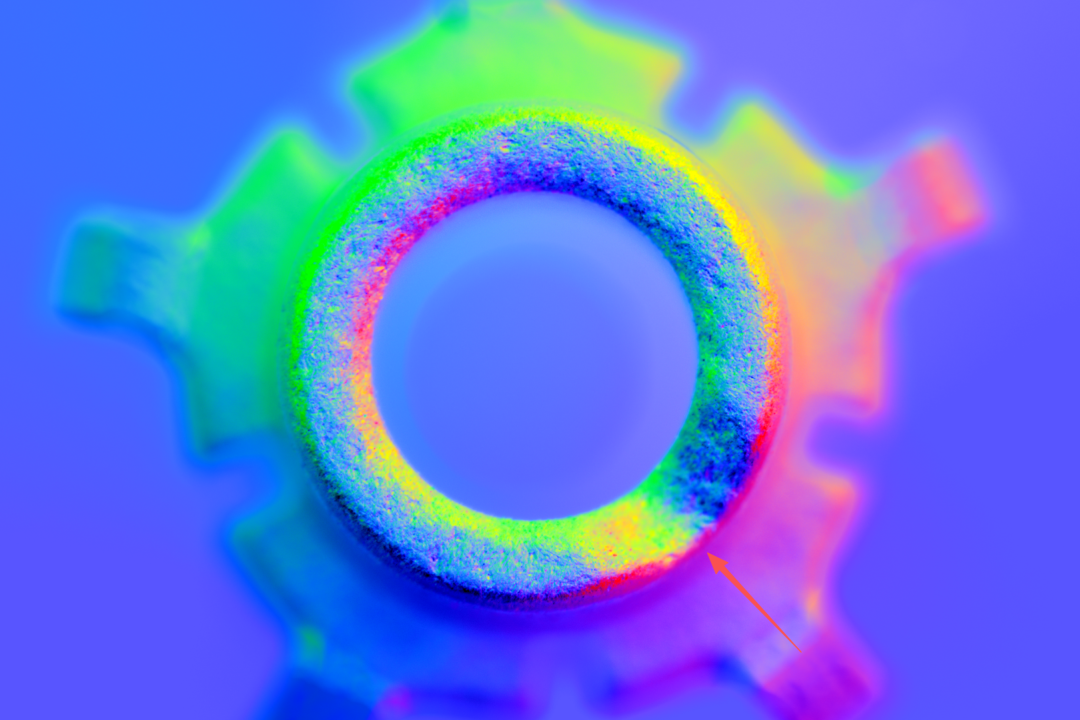

在法向量图中，转向器环形端面的缺口位置呈现明显的异常色块，与平整区域的均匀底色形成清晰对比，缺口边界一目了然，便于软件进行定位与判定。

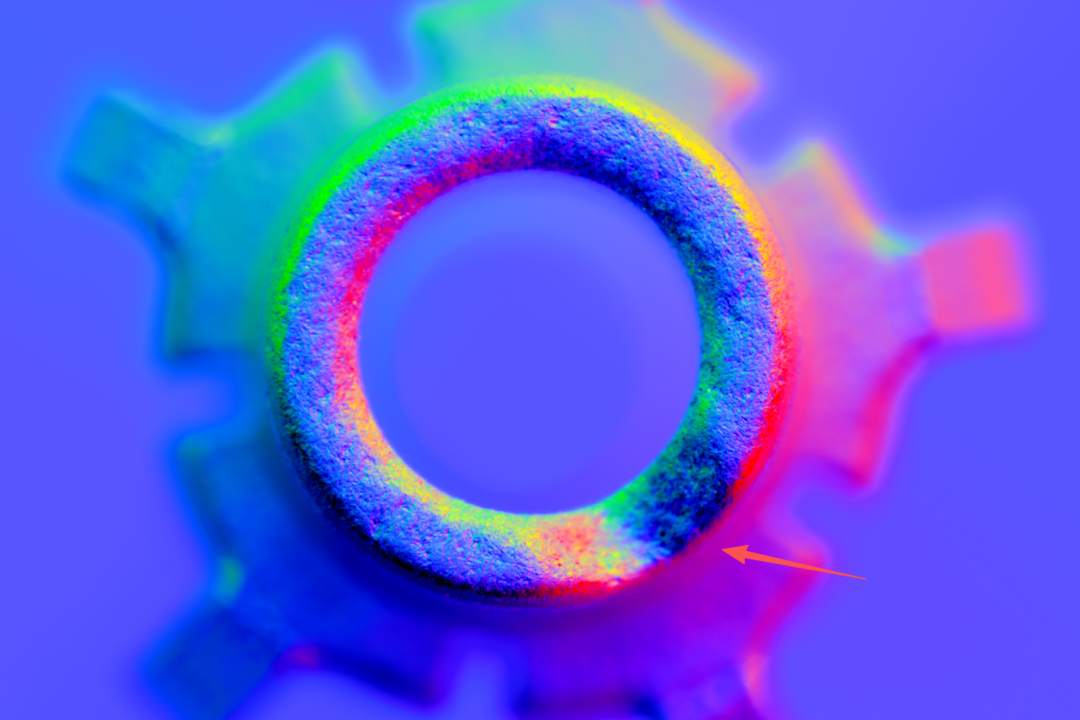

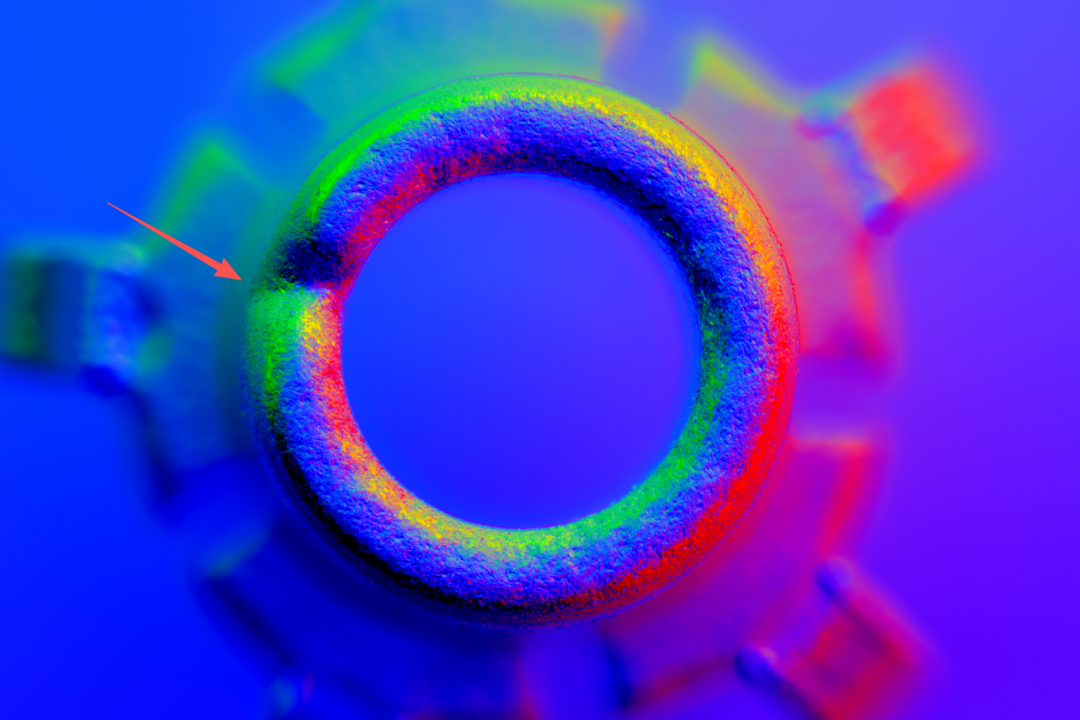

法向量图 缺口↑
面阵光度成像系统可有效应各类非反光物体缺陷的检测需求，6种预处理效果图配合算子软件，更好识别样品缺陷。
