产品推荐|PBD2频闪控制器技术讲解与常见问题解决方案
PBD2频闪控制器
工作原理：
可将24V输入电压瞬间提升至48V。在工业相机曝光的精确时刻，触发光源发出一次或多次高强度短脉冲光，从而实现远超常亮模式的照明亮度。
核心作用：
消除运动拖影——微秒级精准捕抓高速运动物体，获得清晰锐利的图像。
提升信噪比与对比度——瞬时提高光源亮度凸显被测物特征细节。
延长光源寿命——降低热损耗，减缓LED光衰。
降低系统功耗——平均功率远低于常亮模式。
接线方式
◾串联触发
PLC/编码器→控制器→相机。控制器作为时序中枢，可以统一调度光源发光和相机曝光，调节控制器的发光时间和发光延时达到同步。缺点是控制器存在中转延时，超高频飞拍场景下可能出现轻微滞后，且接线相对复杂，排查故障耗时较长。

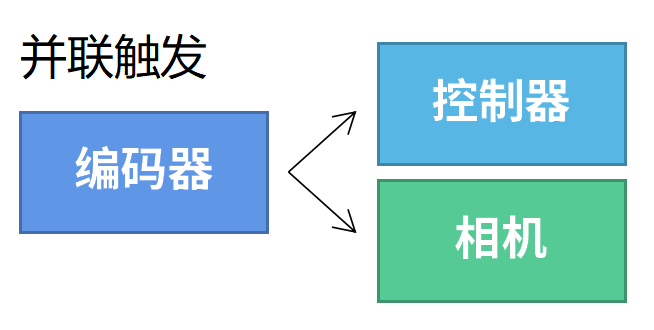

◾并联触发
PLC/编码器同时给相机和控制器发信号，路径短、同步直接、相机拍照延迟最小，线路简单直观，排查方便。缺点是对信号源的同步精度要求极高，一旦信号存在抖动或压差，容易出现相机光源不同步情况。
常见问题及解决方案

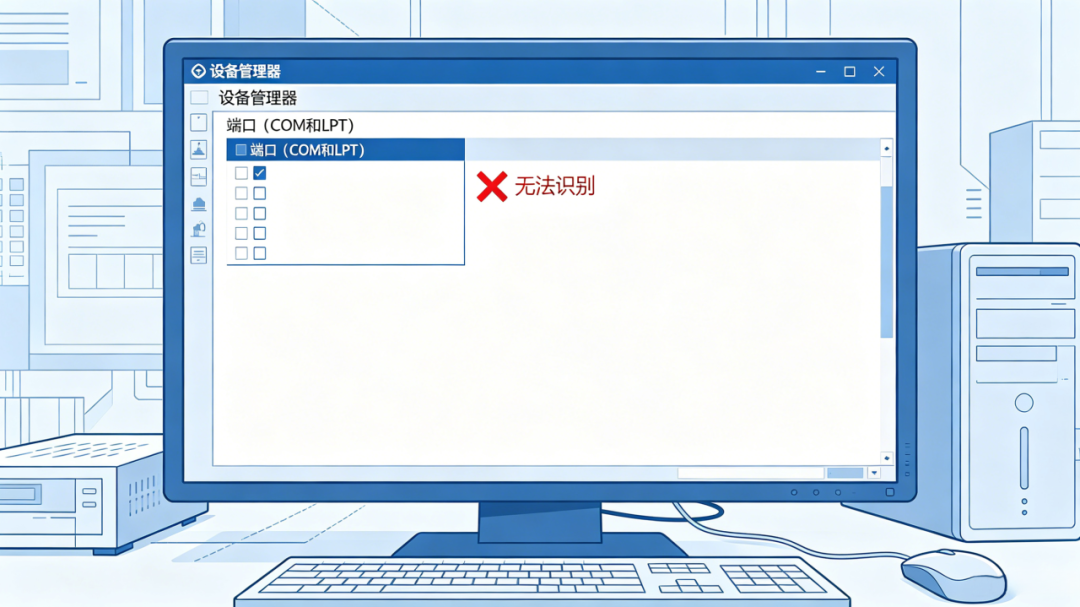

◾串口/网口通讯异常
（图片为AI生成）
重插线材排查线材是否松动，换新线材判定线材是否损坏。
串口方面查看COM口是否被占用，如若还是不行推荐使用USB转接口进行连接。
网口方面查看工控机与控制器IP是否处于同一网段，关闭防火墙、杀毒软件阻拦，上述无效则更换控制器交叉验证硬件故障。
◾通讯上但控制光源异常
（图片为AI生成）
先用Demo发查询指令，查看设备指令响应速率。
更换通讯线排查通讯线材是否损坏。
指令发送间隔≥50ms、改用组合指令或连续解码，避免指令扎堆造成控制器程序卡死。
尝试重启控制器和电脑；若无效，可将控制器恢复出厂设置。
如还是存在，建议更换工控机交叉排查验证是否是控制器问题。
◾光源亮度不均（局部过亮/偏暗）
（图片为AI生成）
光源换接控制器其他通道，通道异常则维修设备；拆检光源，排查灯珠损坏、参数不一致问题。

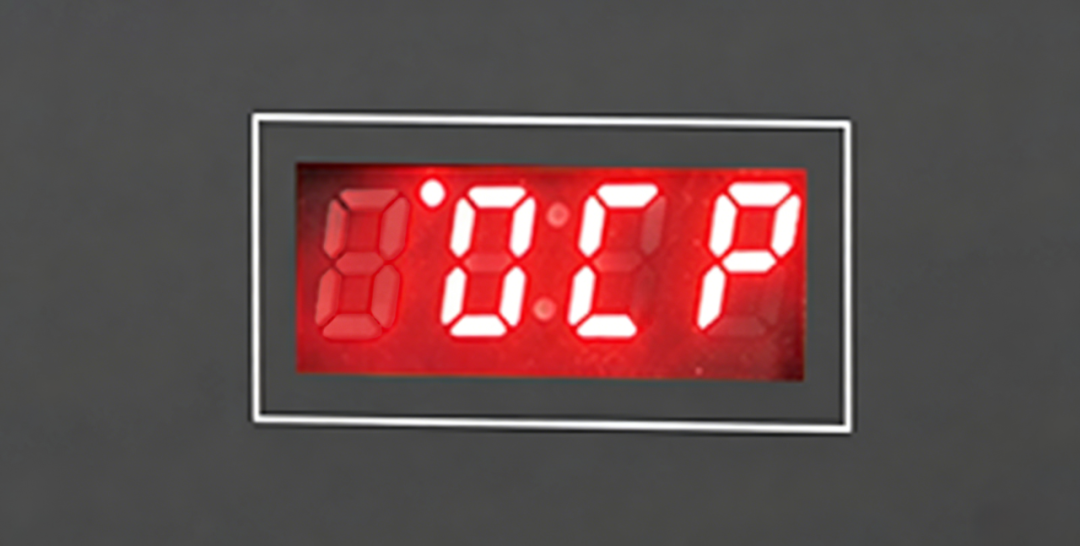

◾控制器报OCP
（图片为AI生成）
检查光源功率是否过载，若过载，需选择更大功率型号的控制器。

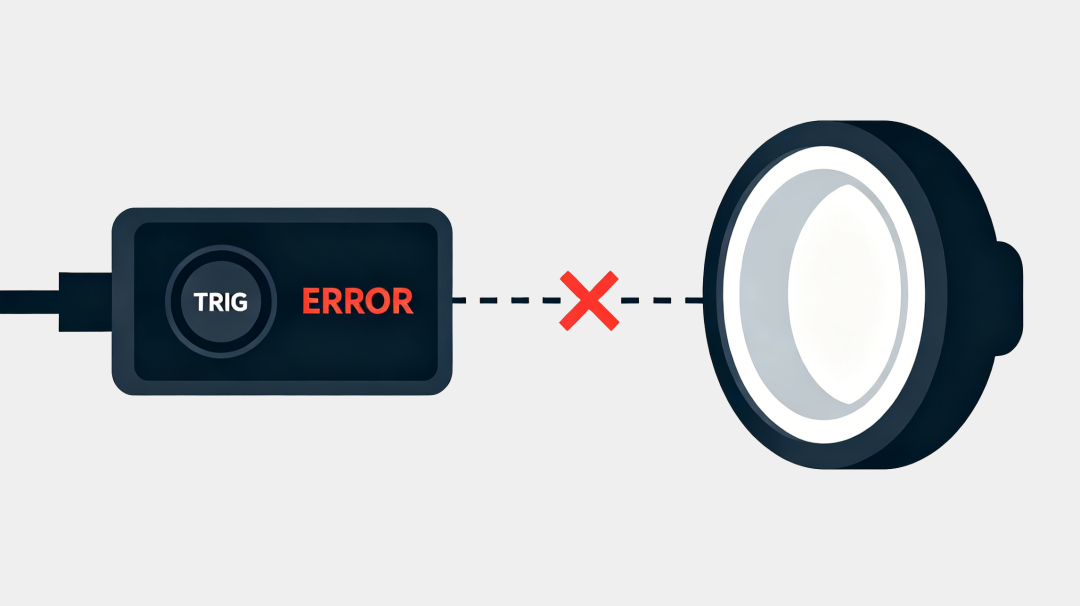

◾外部触发异常，外接触发线无法控制光源
（图片为AI生成）
排查外部触发线接线定义是否正确，触发模式是否选对。若以上均没问题则需要排查控制器即光源是否损坏，或使用示波器检查信号线是否有信号。

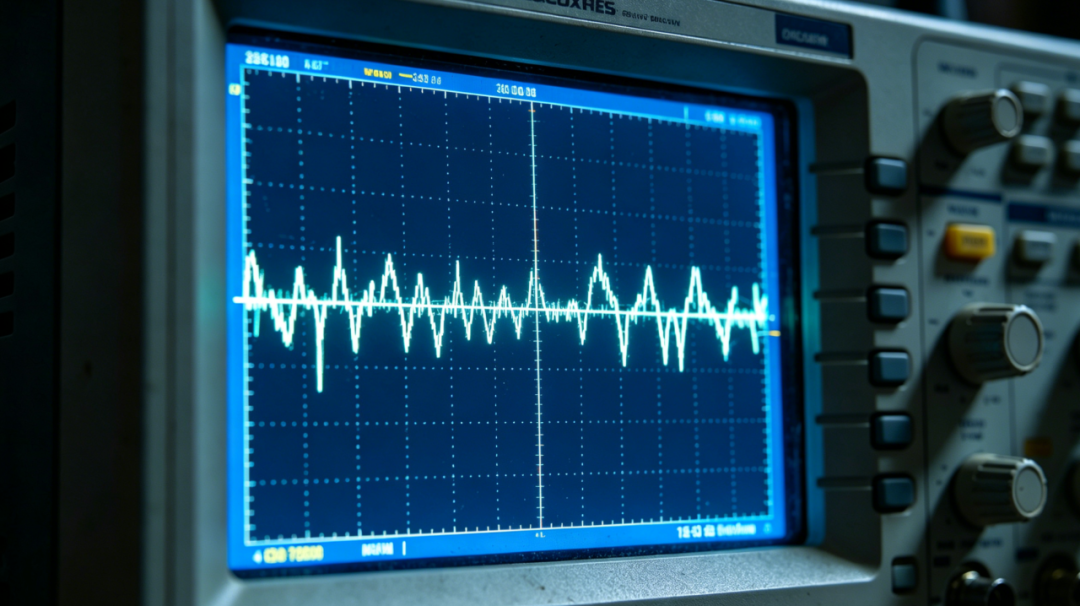

◾外部触发时光源闪烁频率紊乱
（图片为AI生成）
确认控制器与工控机是否共地，消除压差导致的信号干扰。
规整杂乱排线、紧固长线接头，线材套磁环或软件开启滤波降噪。
以上无效则更换控制器排查硬件故障。
◾串联触发偶发黑图、多拍
（图片为AI生成）
布线杂乱带来信号干扰，重新规整走线。
时序参数：两次触发间隔≥相机单长成像周期、光源发光时长≥相机曝光时长
分别加大相机、控制器滤波抑制杂波误触发
