案例速递|蓝膜电池外观检测效率升级:条纹同轴线形光源的独特优势凸显
检测背景：
蓝膜对电池有两大核心作用：一是实现绝缘隔离与辅助离子传输，二是充当“结构保护层”；一旦存在缺陷，不仅会直接破坏电池电气稳定性，还会导致内部结构易受外部环境或循环工况损伤。尤其像贴膜不平、凹凸点、膜下异物、气泡等常见缺陷，更会对电池的电气性能、结构可靠性、安全风险及使用寿命产生显著负面影响。

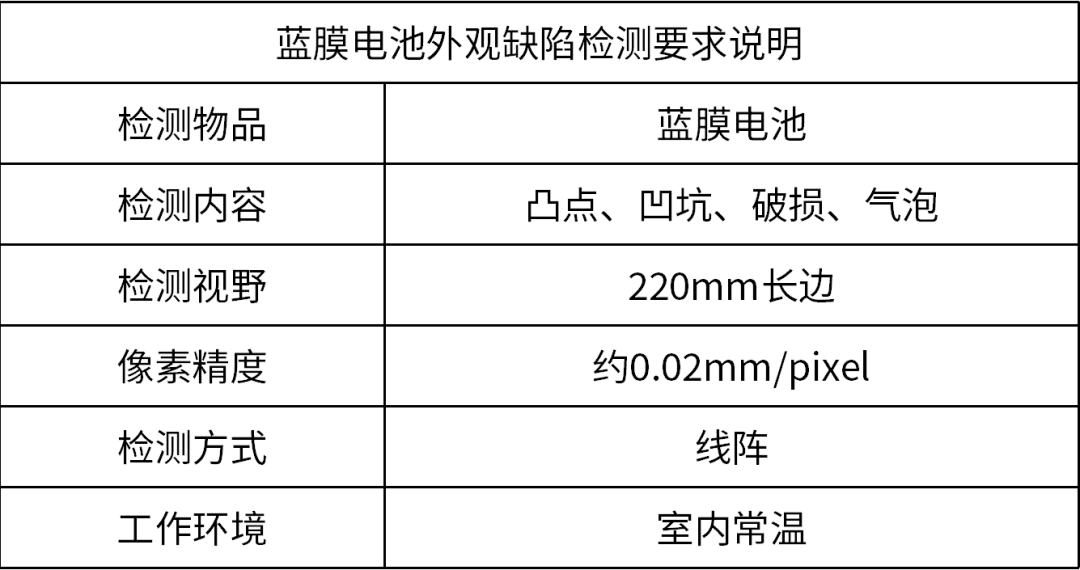

检测需求：
检测对象：蓝膜电池
检测类型：外观缺陷检测
检测视野：约220mm（长边）
像素精度：约0.02mm/pixel
检测方案：
相机：8K线扫相机
镜头：FA镜头
光源：非标条纹同轴线形光源

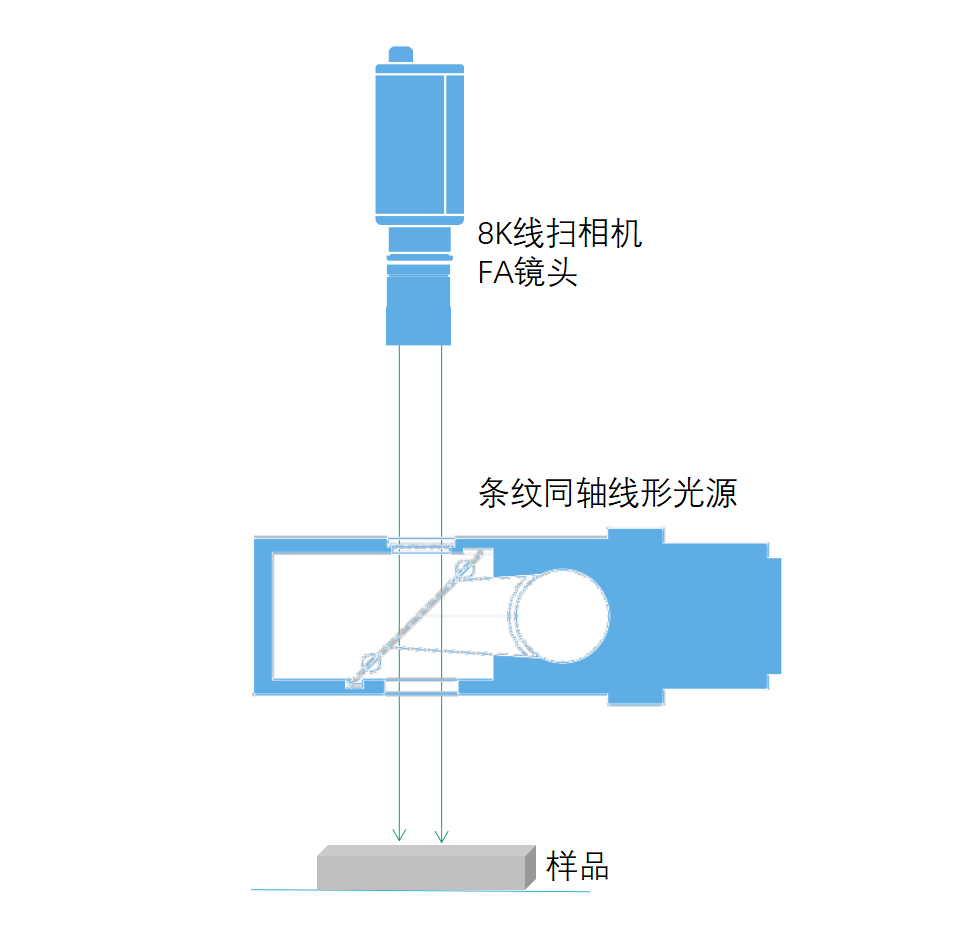

成像示意图：
方案说明：
客户希望通过常规照明方案解决蓝膜电池缺陷检测需求。但常规线光照明存在局限：虽能检出电池表面较明显的破损，却基本无法成像其中的轻微缺陷。

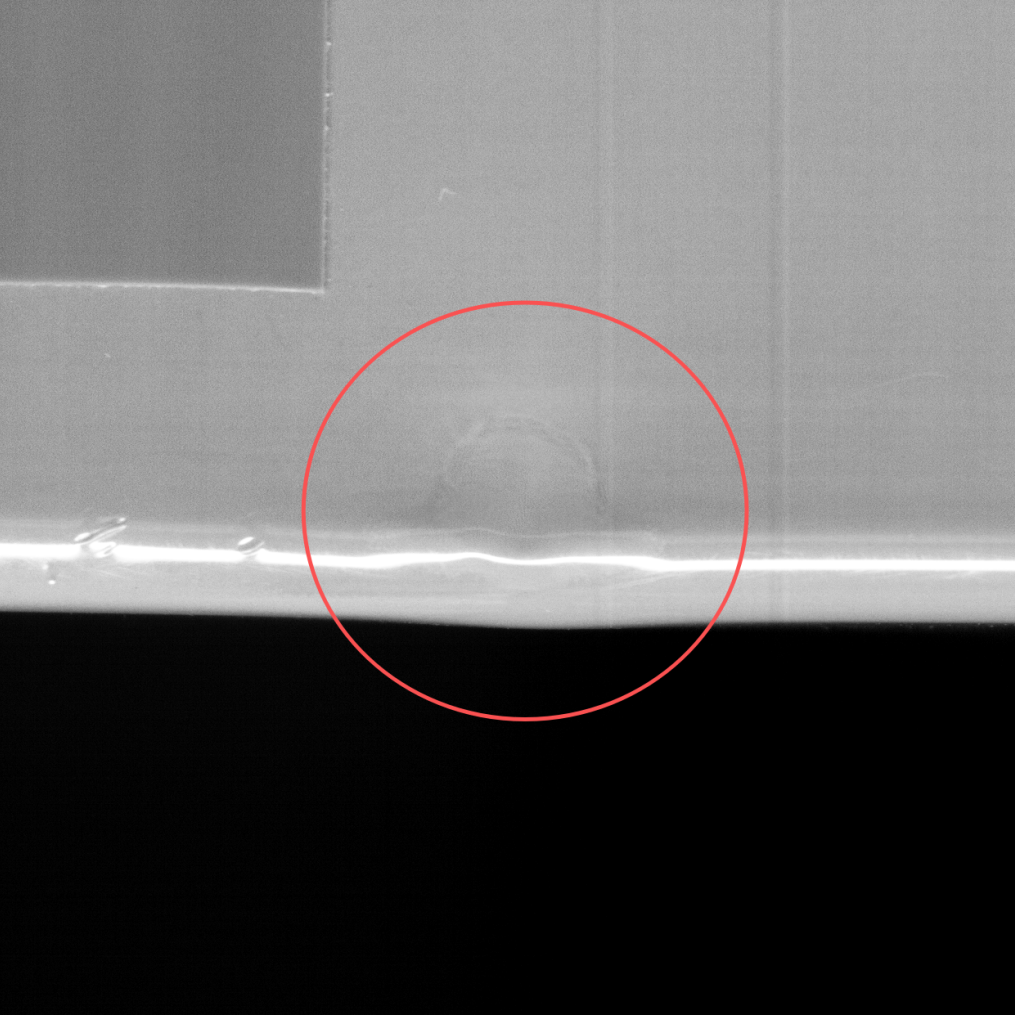

（小凸点）
（轻微凹坑）
条纹同轴线形光源可有效解决此问题：其通过反射光相互干涉，形成明暗相间的干涉直条纹；当检测物体表面存在凹凸不平时，光程变化会导致部分直条纹发生形变，进而精准识别蓝膜表面的凹凸点及细小缺陷。
（小凸点）
（轻微凹坑）

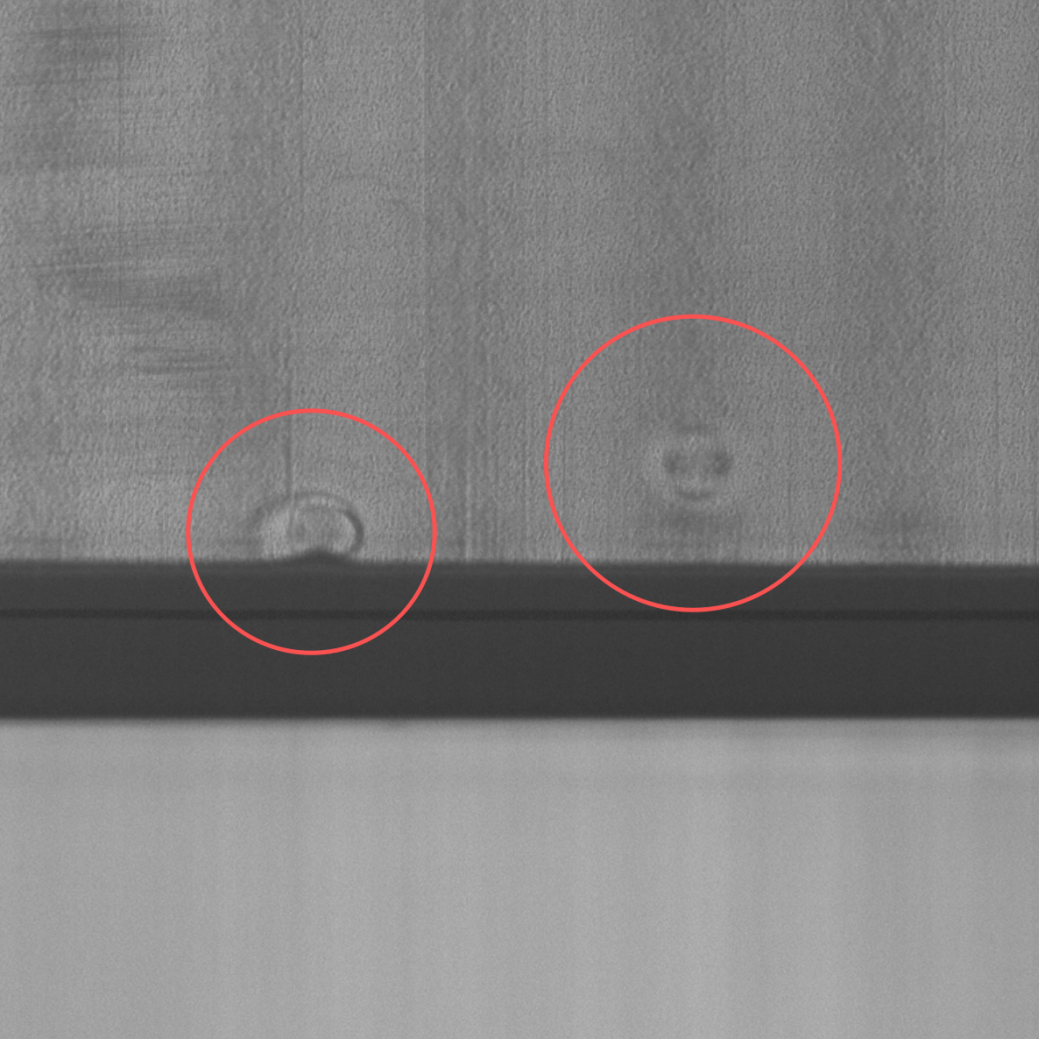

成像效果图：

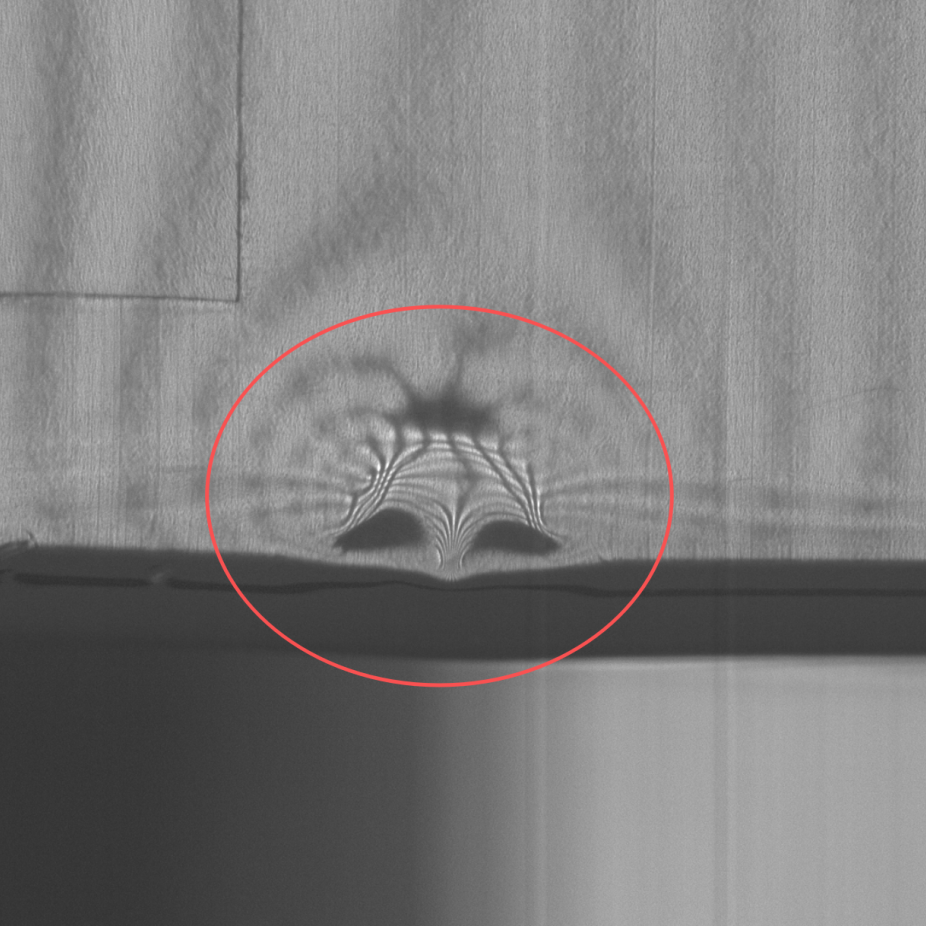

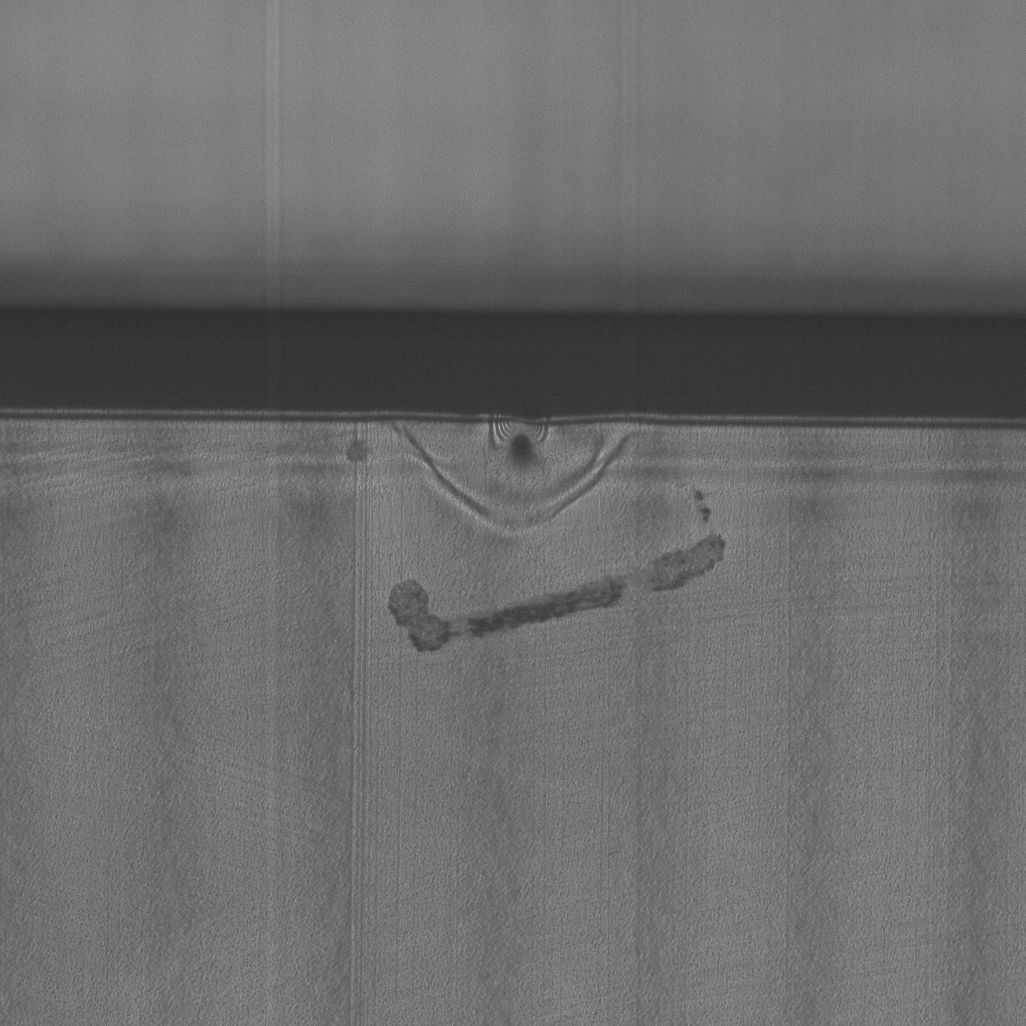

（凹坑）
（凹坑）
（凹坑）
（凸点）

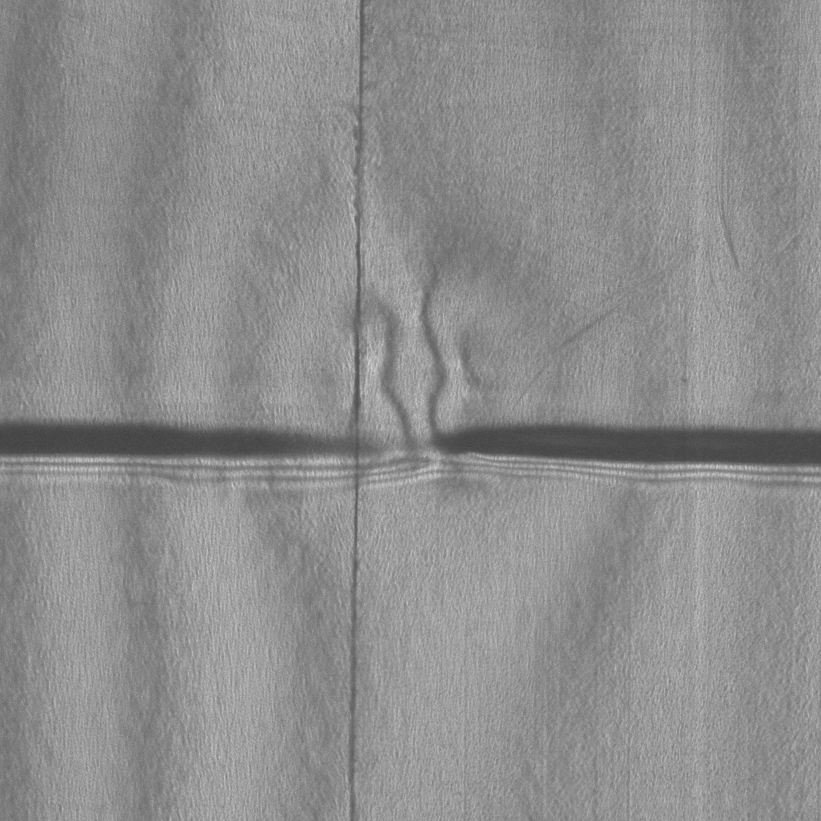

（破损）

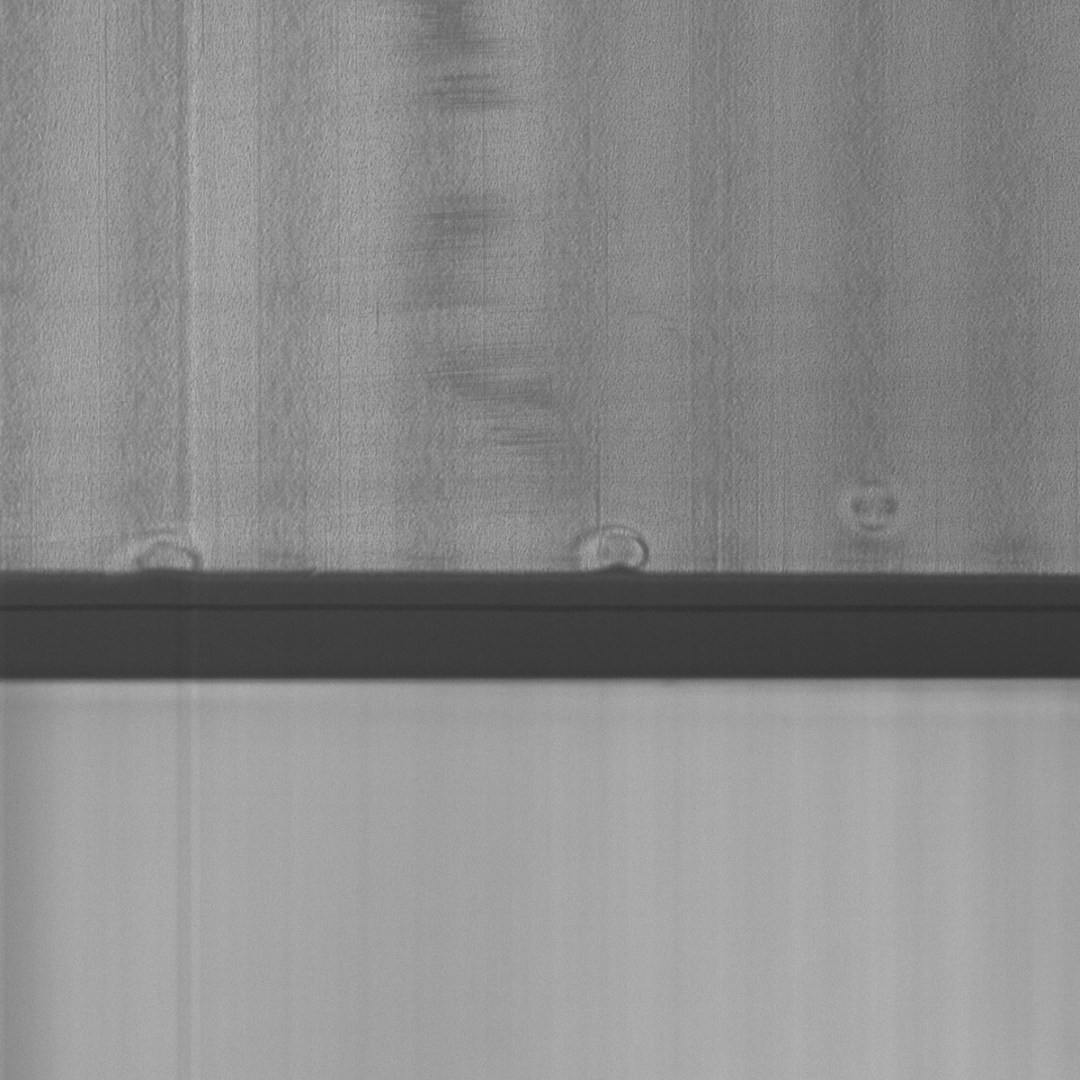

（气泡）
END
