案例速递|FPC板Mark点定位检测
检测背景：
FPC在批量生产中，每块板放置到设备时，实际位置都会与设备预设的位置会存在偏差。Mark点是解决 FPC 柔性缺陷、实现精准生产的关键。
若Mark点的定位出现偏差，检测误判会导致生产不良率上升、物料报废、停线损失等一系列问题。

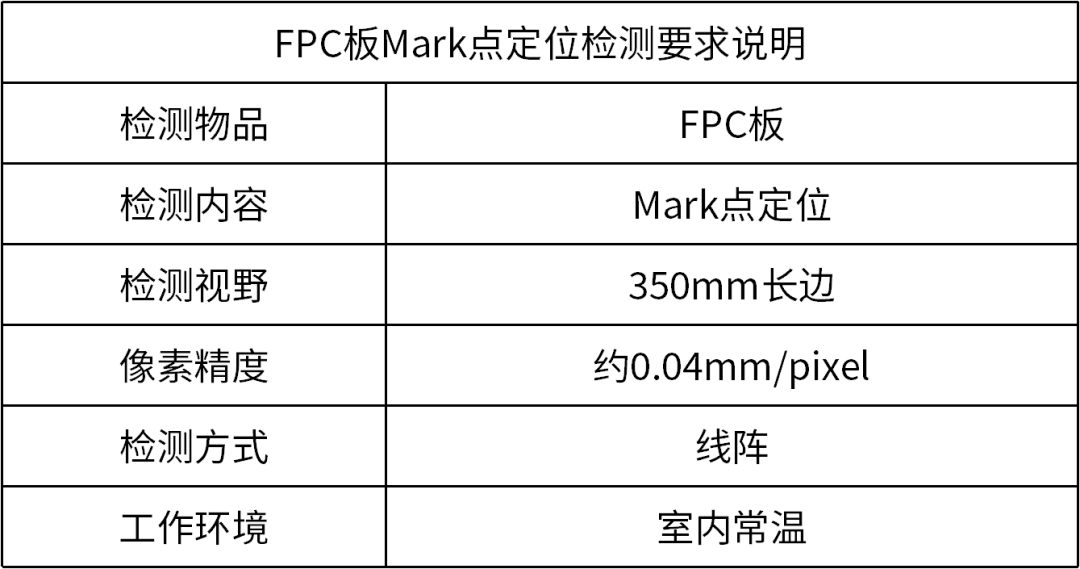

检测需求：
检测对象：FPC板
检测类型：Mark点定位检测
检测视野：约350mm（长边）
像素精度：约0.04mm/pixel
检测方案：
相机：8K线扫相机
镜头：FA镜头
光源：多角度线形光源 LNMA系列

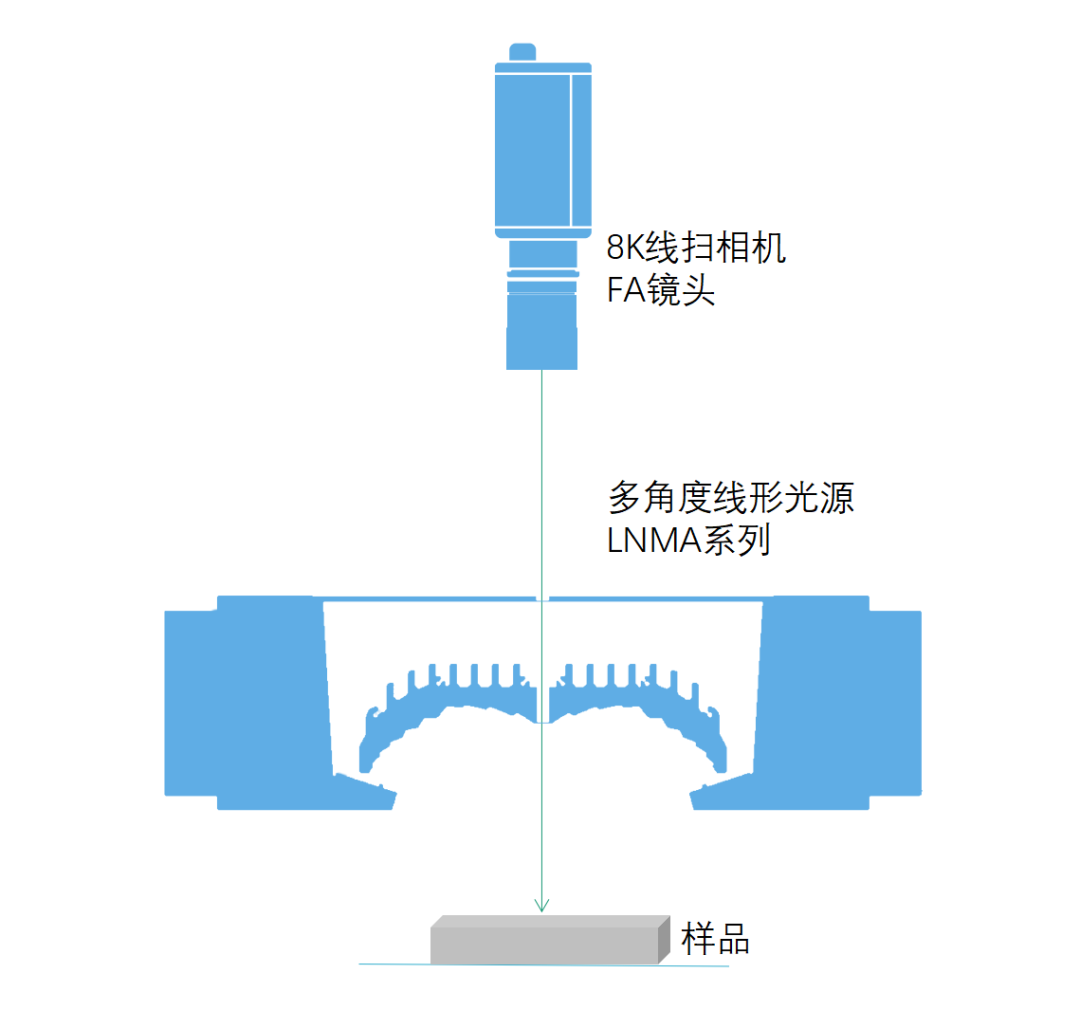

成像示意图：
方案说明：
在 FPC 板机器视觉检测中，因检测面积较大，故采用线阵运动扫描方式。初始选用同轴线形光源成像，虽图像整体均匀，但存在明显不足：一是部分 Mark 点对比度偏低，二是光源自带的分光镜会降低成像清晰度，最终导致成像未达理想效果。

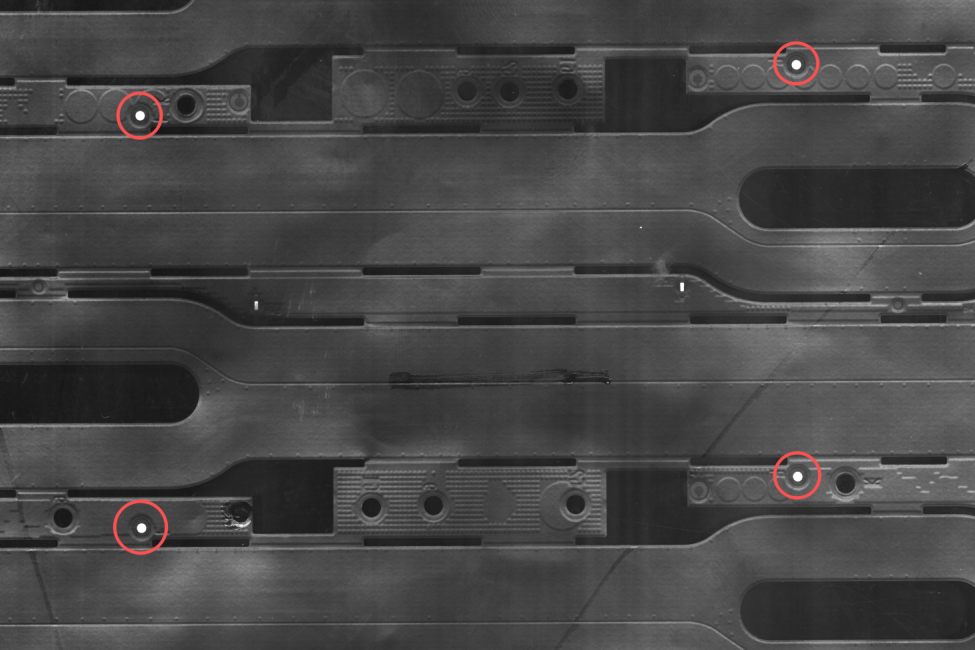

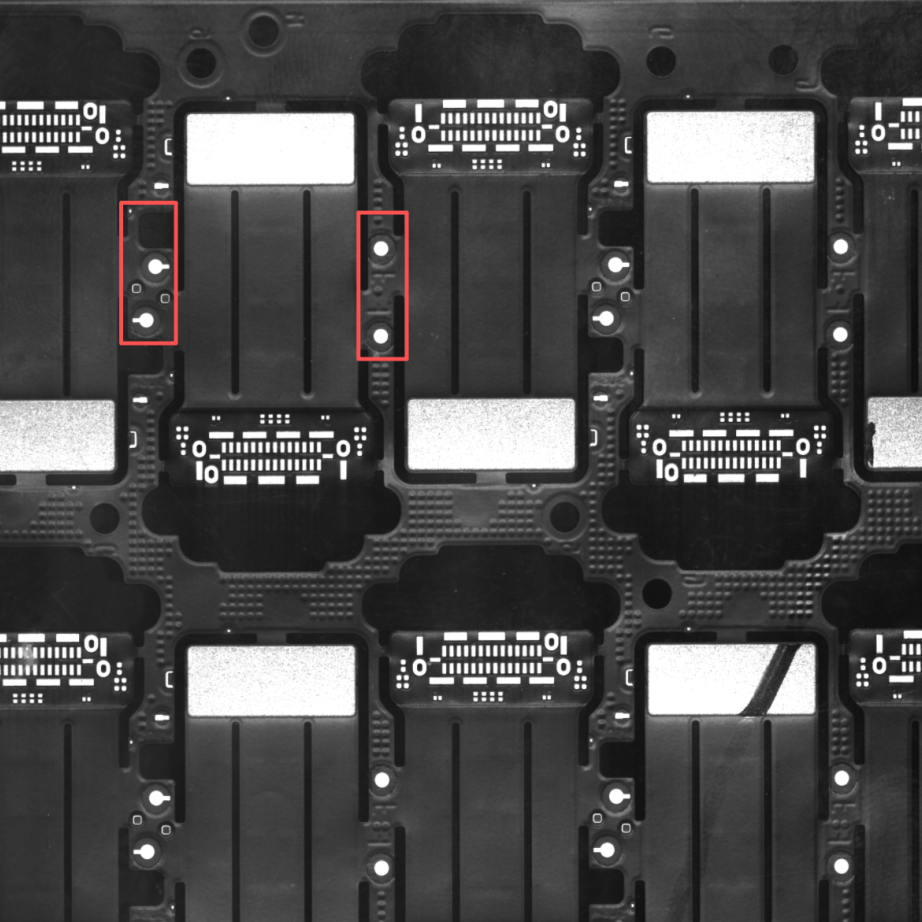

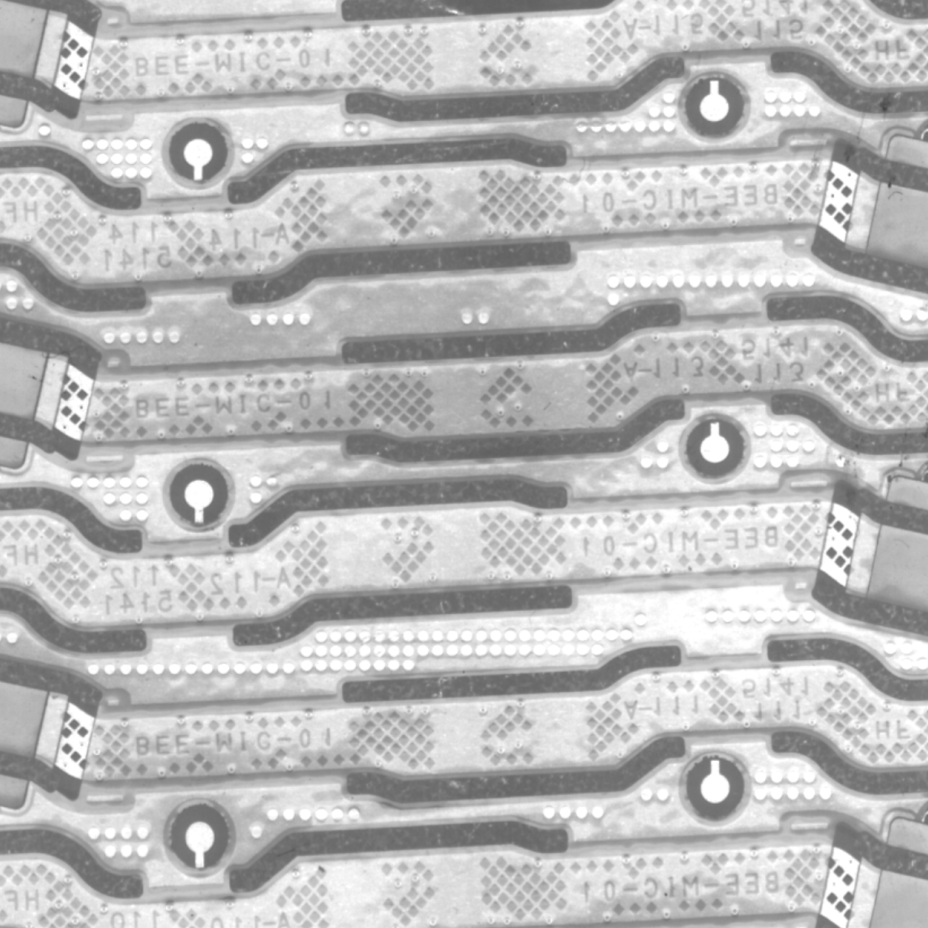

（同轴线形光源效果 局部）
经测试，多角度线形光源的成像改善效果最为显著。该光源借助特殊导光板可输出多角度光线照射，能有效提升 Mark 点对比度；同时，其不存在同轴线形光源的分光镜干扰问题，成像清晰度也更优。

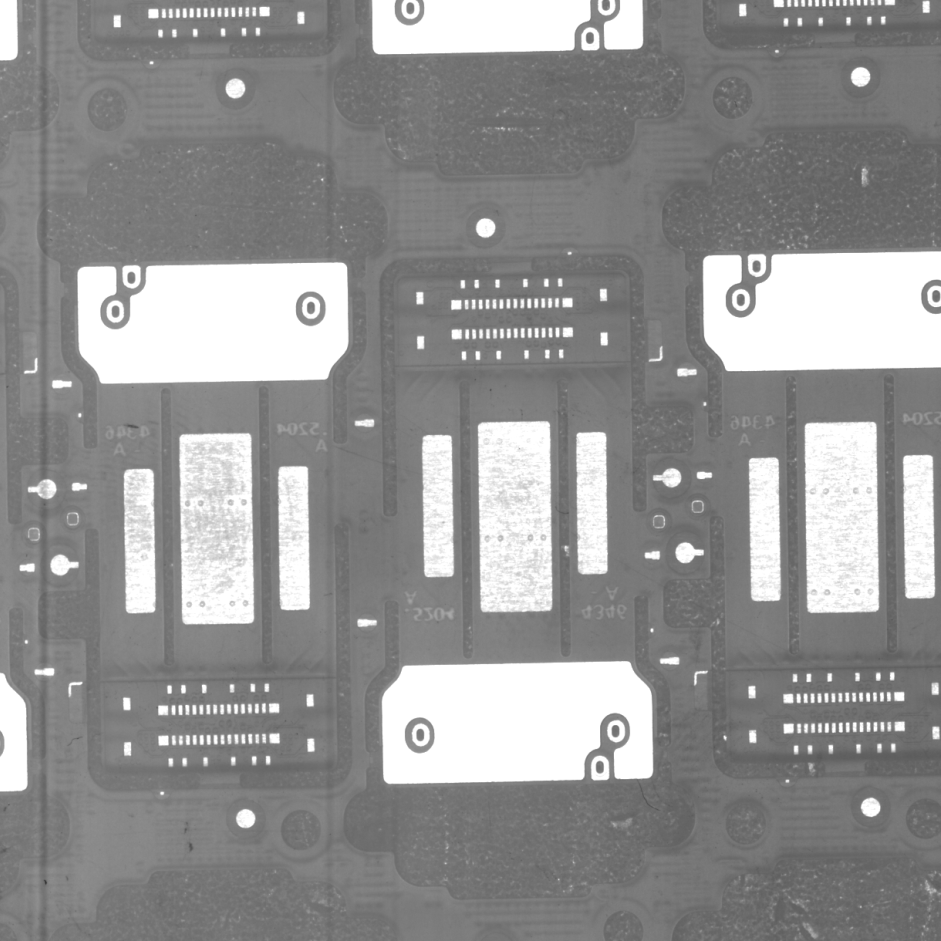

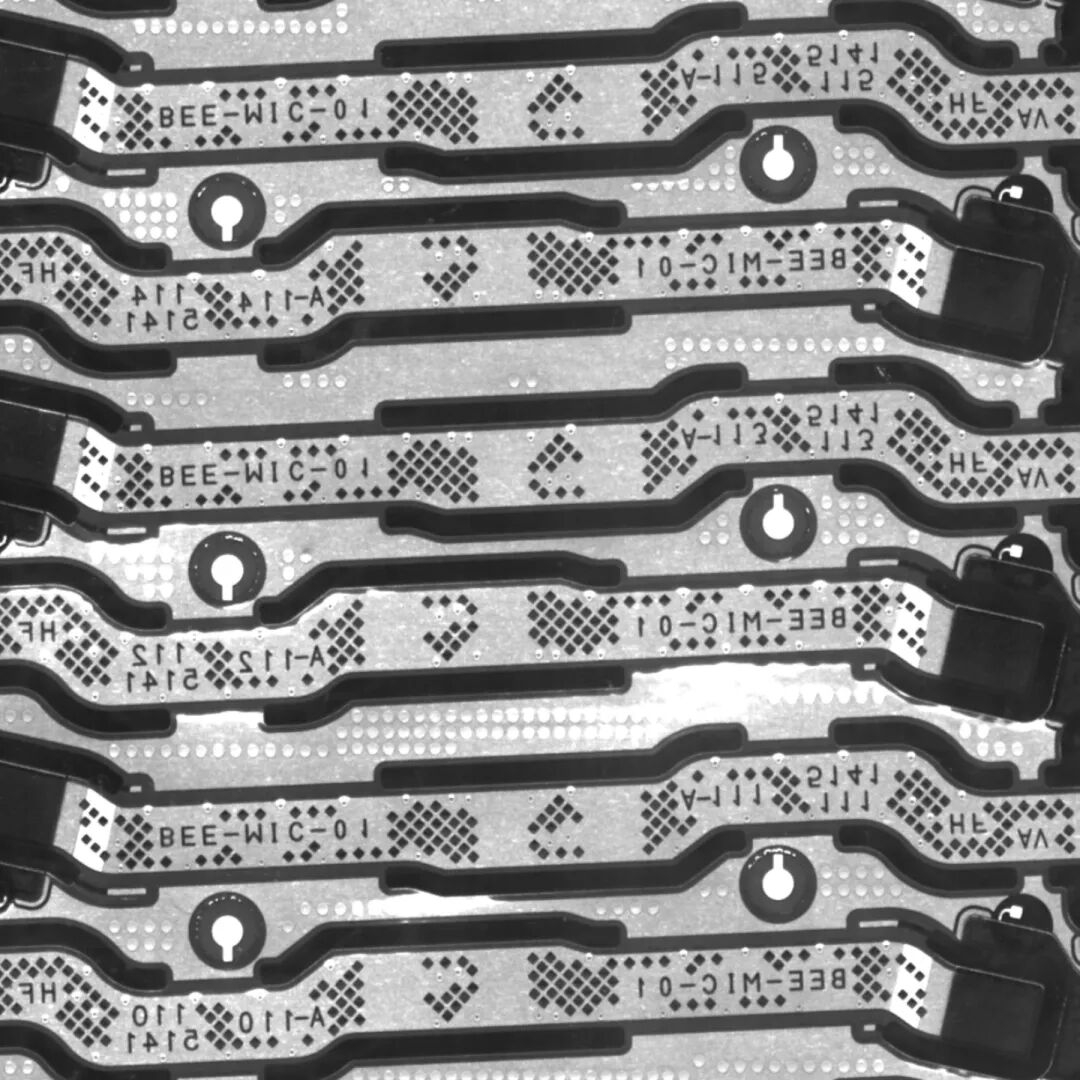

（多角度线形光源效果 局部）
成像效果图：

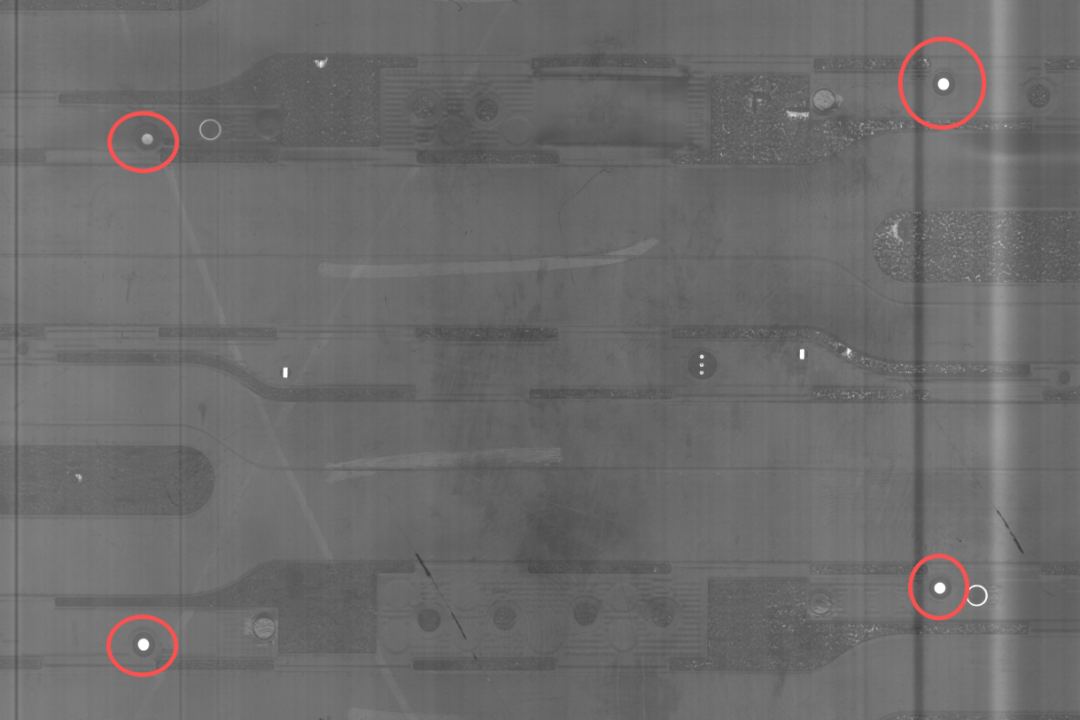

（同轴线形光源局部效果）

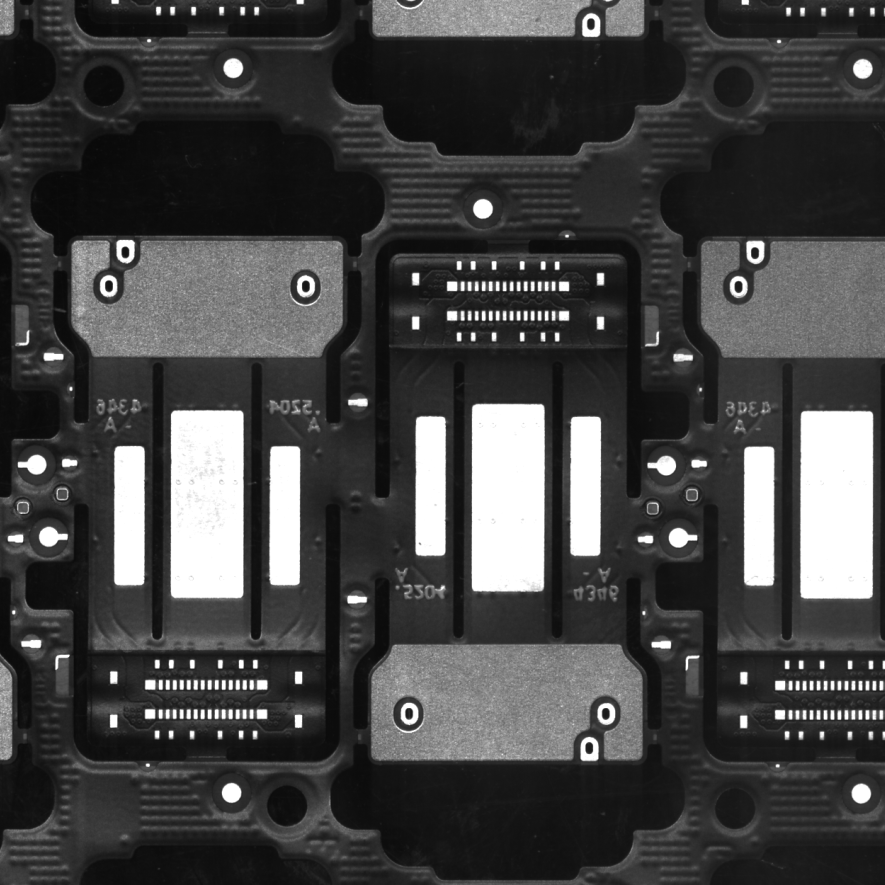

（多角度线形光源局部效果）
产品介绍：
多角度线形光源 LNMA系列
角度丰富、超高亮度、更多的反射式照明入射角度。
应用领域：
手机玻璃盖板表面划痕、气泡、污点等外观检测
LCD基板外观检测
PCB裸板外观检测
更多行业应用待挖掘中...
